MF-H Series 最高精密,低背系減速機

產品特點:
.適用於任何安裝位置
.適用於任何伺服馬達
.高機械剛性
.精確的傳動裝置
.適用於任何方向安裝位置
.免保養及更換潤滑油
.低噪音、低升溫

行星式減速機性能屬性
.背隙:
一段:
(H)精密型: ≦3 arc-min
(M)標準型: ≦5 arc-min
二段:
(H)精密型: ≦5 arc-min
(M)標準型: ≦8 arc-min

.減速比:
一段:3-10 比
二段:12-100比

.全負載時效率:
一段: ≧98%
二段: ≧95%

.額定輸出扭矩: 11- 1215 Nm

.最大噪音: 65-70 dBA

.防護等級: IP65

法蘭尺寸:40、60、90、120、150、180

減速比:3、4、5、6、7、8、9、10、12、15、20、25、30、35、40、45、50、60、70、80、90、100



.背隙
(H) 精密型背隙:
一段: ≦3 arc-min
二段: ≦5 arc-min
(M) 標準型背隙:
一段: ≦5 arc-min
二段: ≦8 arc-min

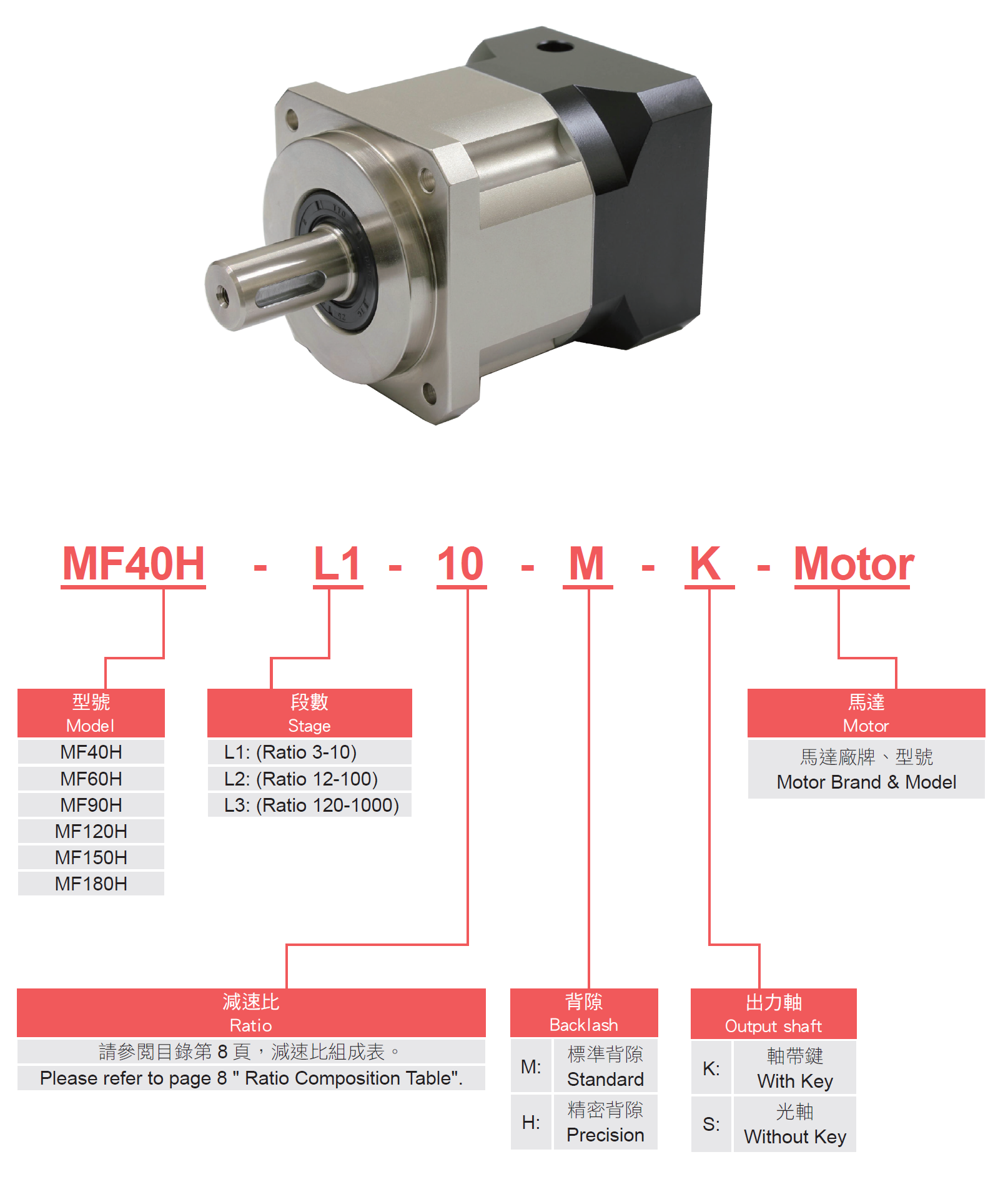

.出力軸規格
(K) 出力軸帶鍵槽
(S) 出力軸不帶鍵槽 (光軸)

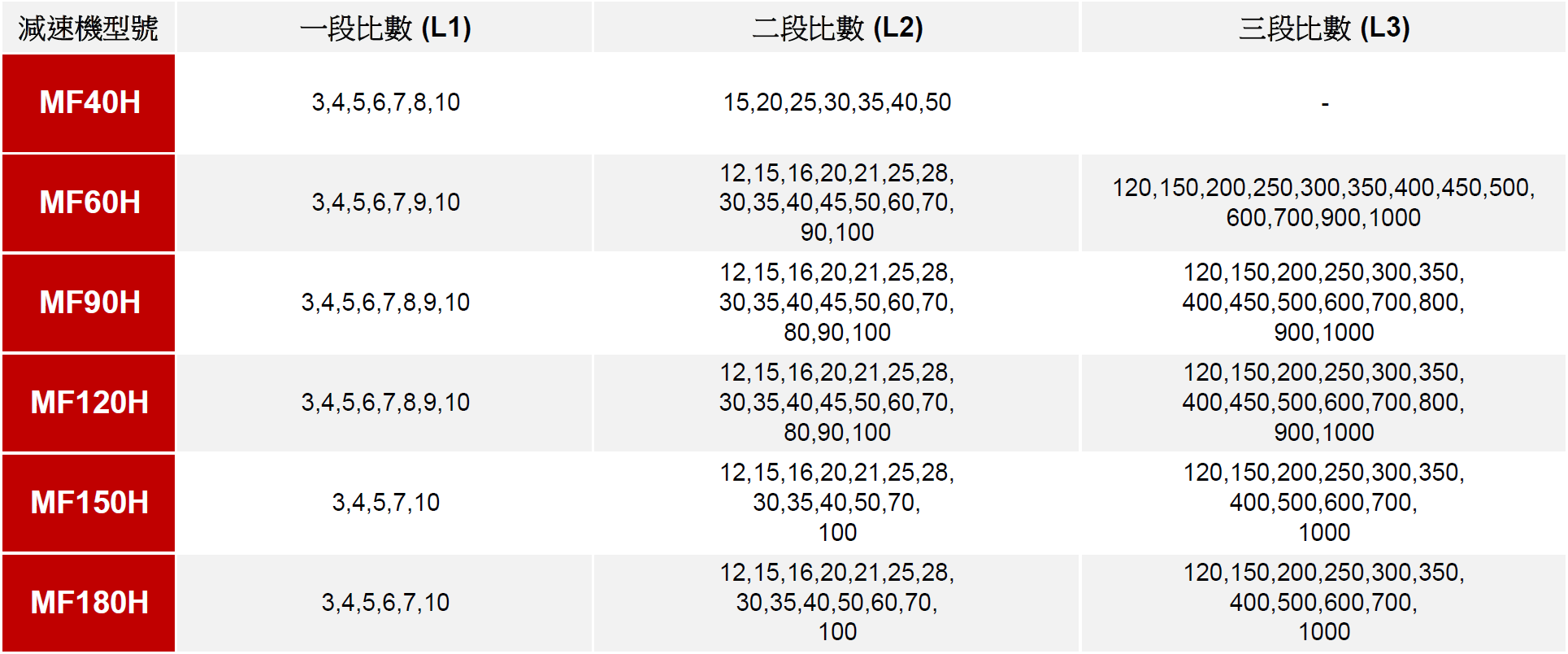

減數比組成

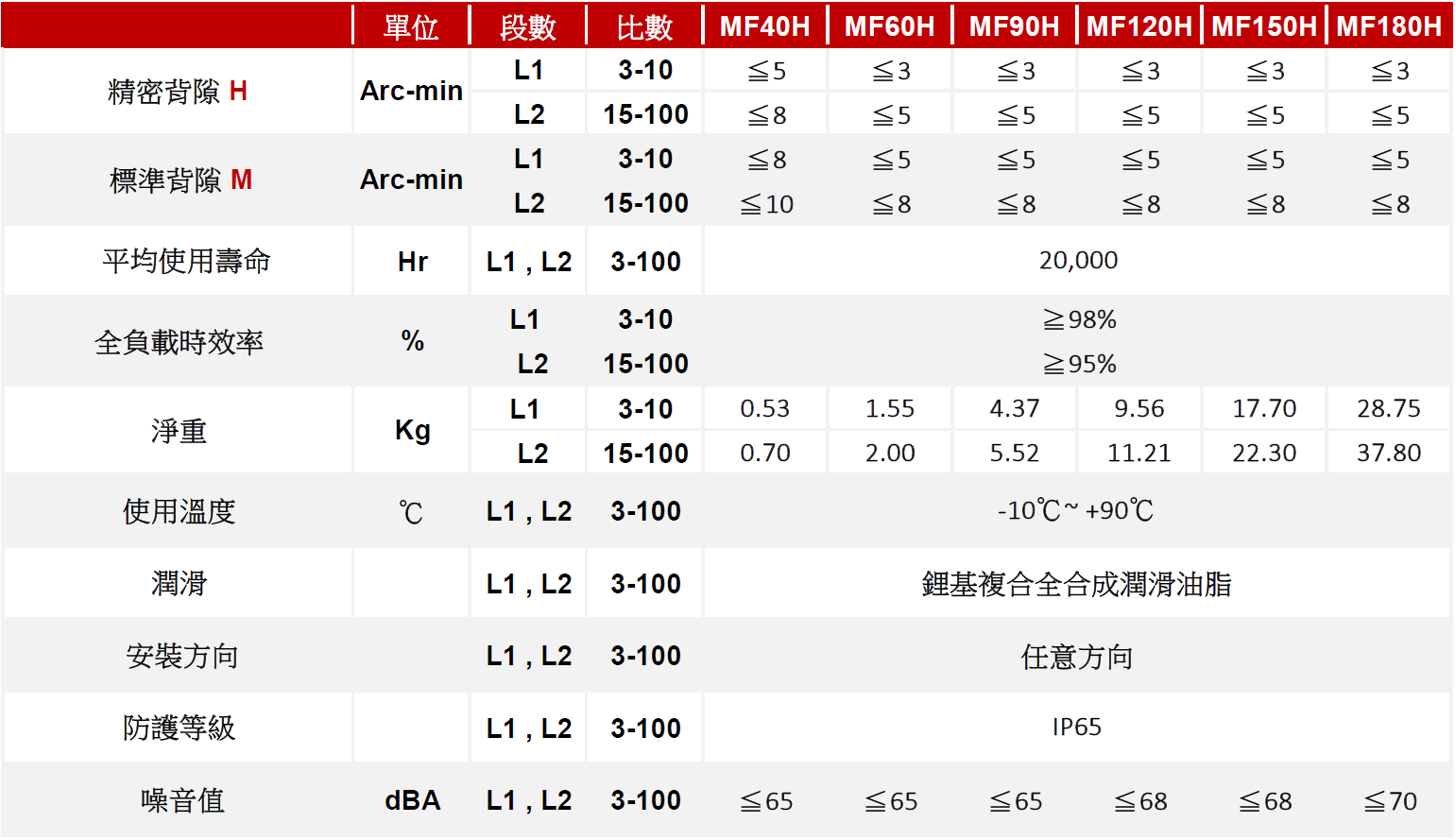

減速機參數

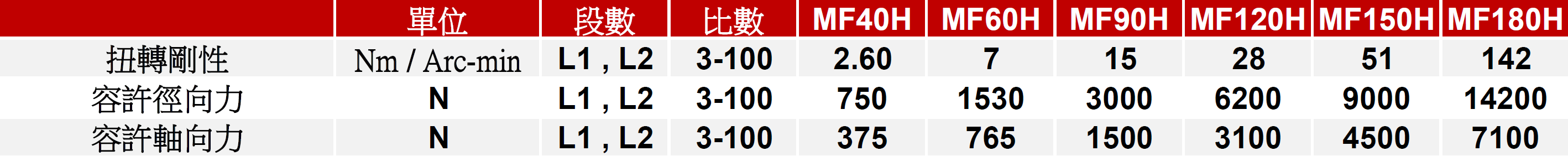

徑向力、軸向力

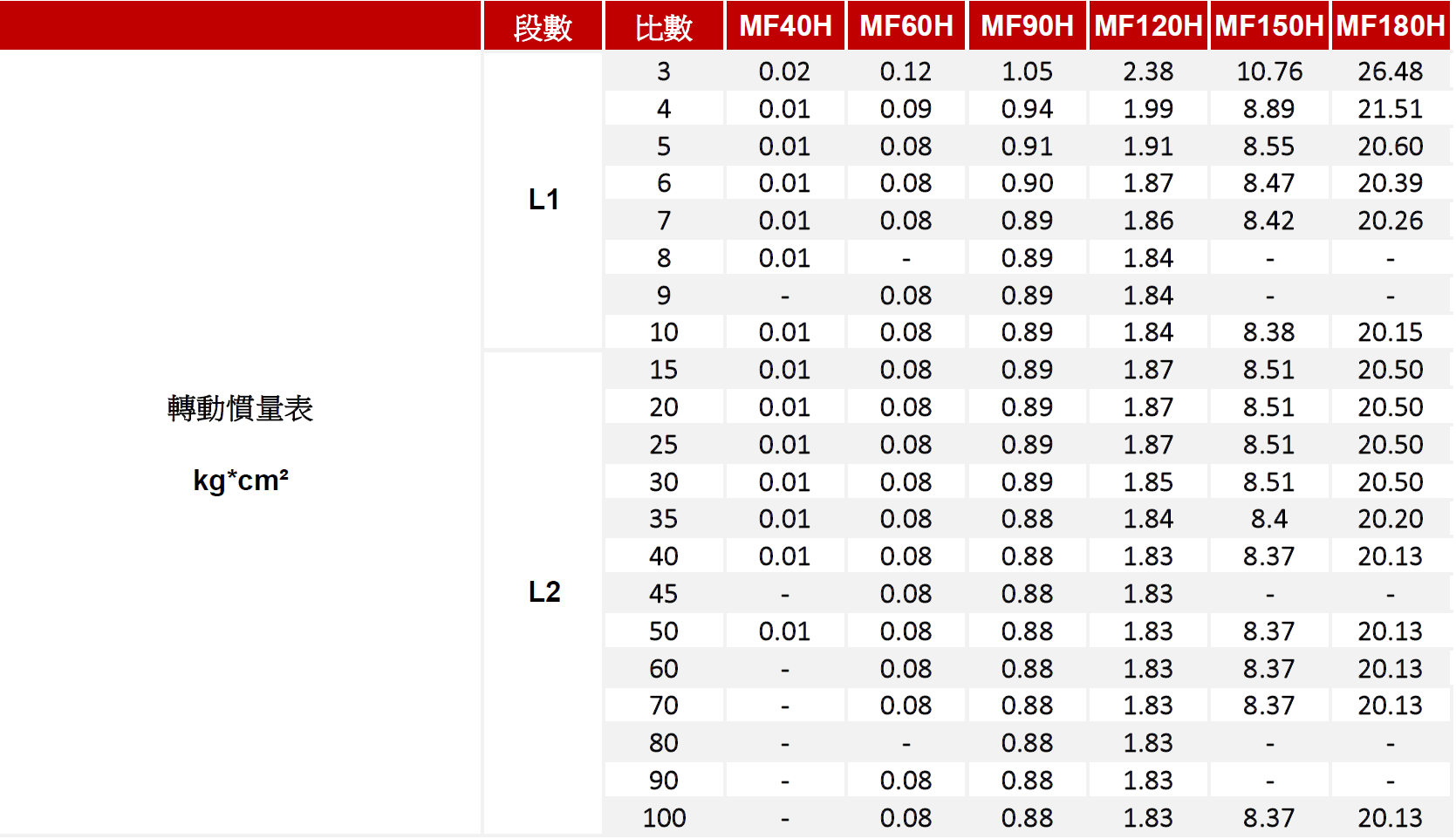

轉動慣量

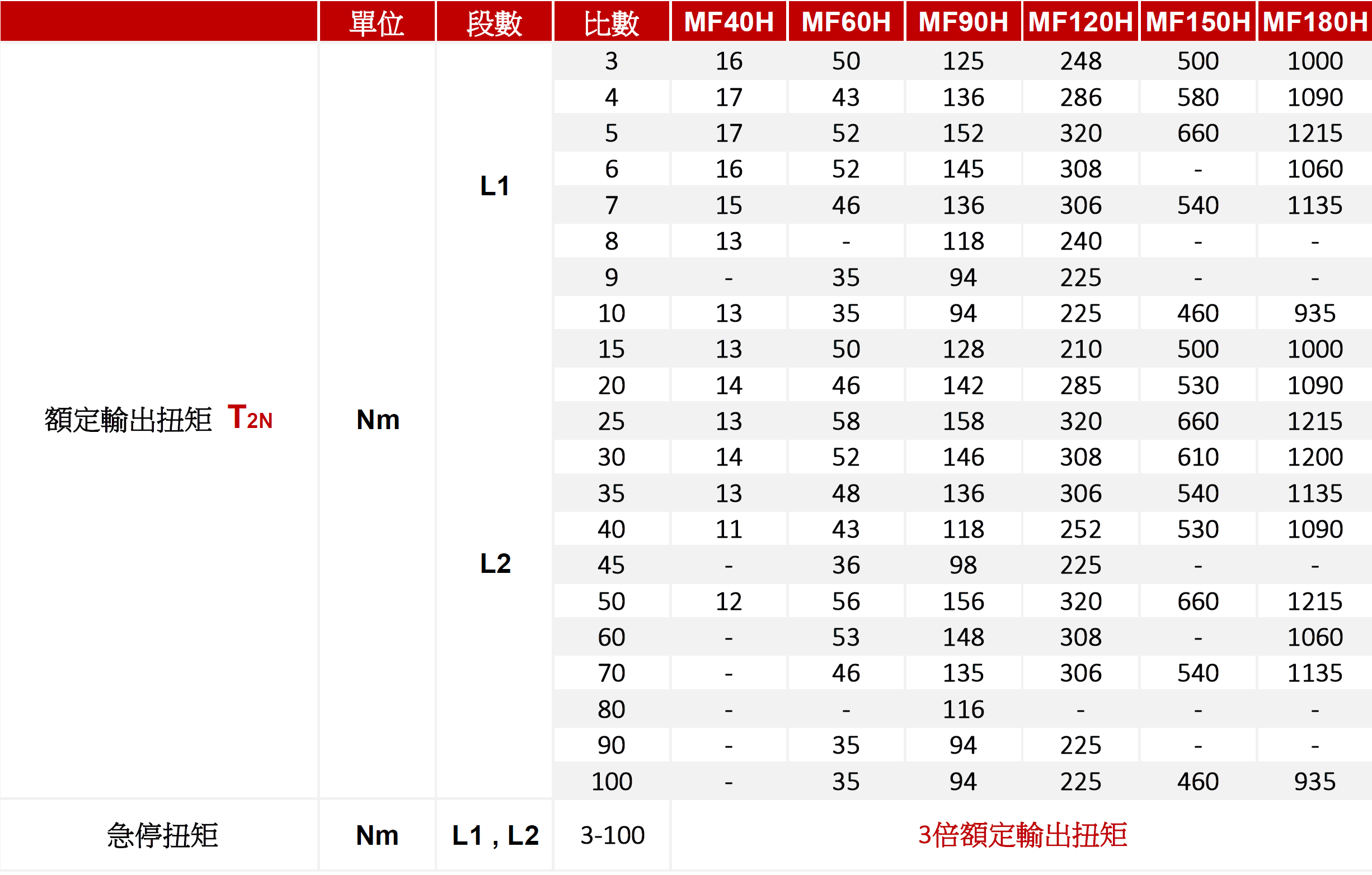

輸出扭矩

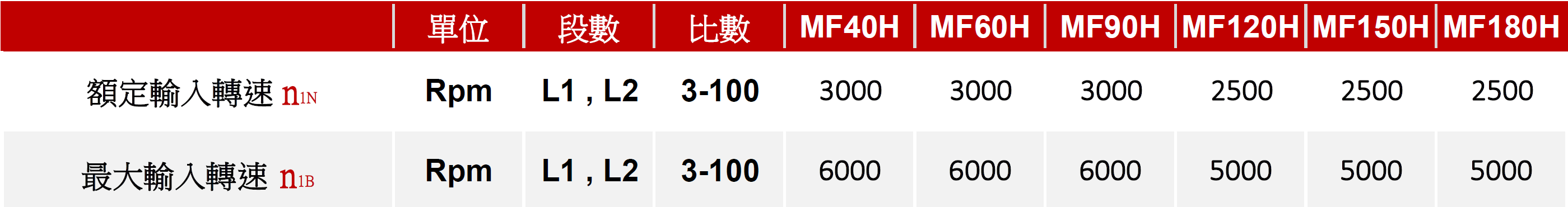

輸入轉速


.適用於任何安裝位置
.適用於任何伺服馬達
.高機械剛性
.精確的傳動裝置
.適用於任何方向安裝位置
.免保養及更換潤滑油
.低噪音、低升溫

產品介紹
