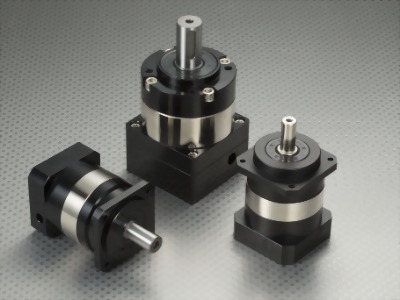

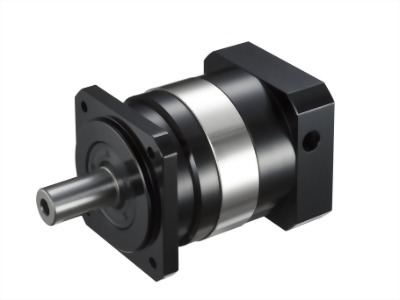

P Series (PG / PF / PX) 泛用經濟型減速機

.適用於任何安裝位置
.適用於任何伺服馬達
.高機械剛性
.精確的傳動裝置
.適用於任何方向安裝位置
.免保養及更換潤滑油
.低噪音、低升溫

行星式減速機性能屬性

.背隙:

一段: 標準型: ≦12-17 arc-min

二段: 標準型: ≦15-20 arc-min


.減速比:

一段: 3-10 比

二段: 9-100比


.全負載時效率:

一段: ≧94%

二段: ≧91%


.額定輸出扭矩: 15-230 Nm

.最大噪音: ≦70 dBA

.防護等級: IP65

法蘭尺寸
60

90

120
減速比
一段(L1):
3

4

5

7

10
二段(L2):
9

12

15

16

20

21

25

28

30

35

40

49

50

70

100

背隙
標準型背隙:
一段: ≦12-17 arc-min
二段: ≦15-20 arc-min


出力軸規格

出力軸帶鍵槽

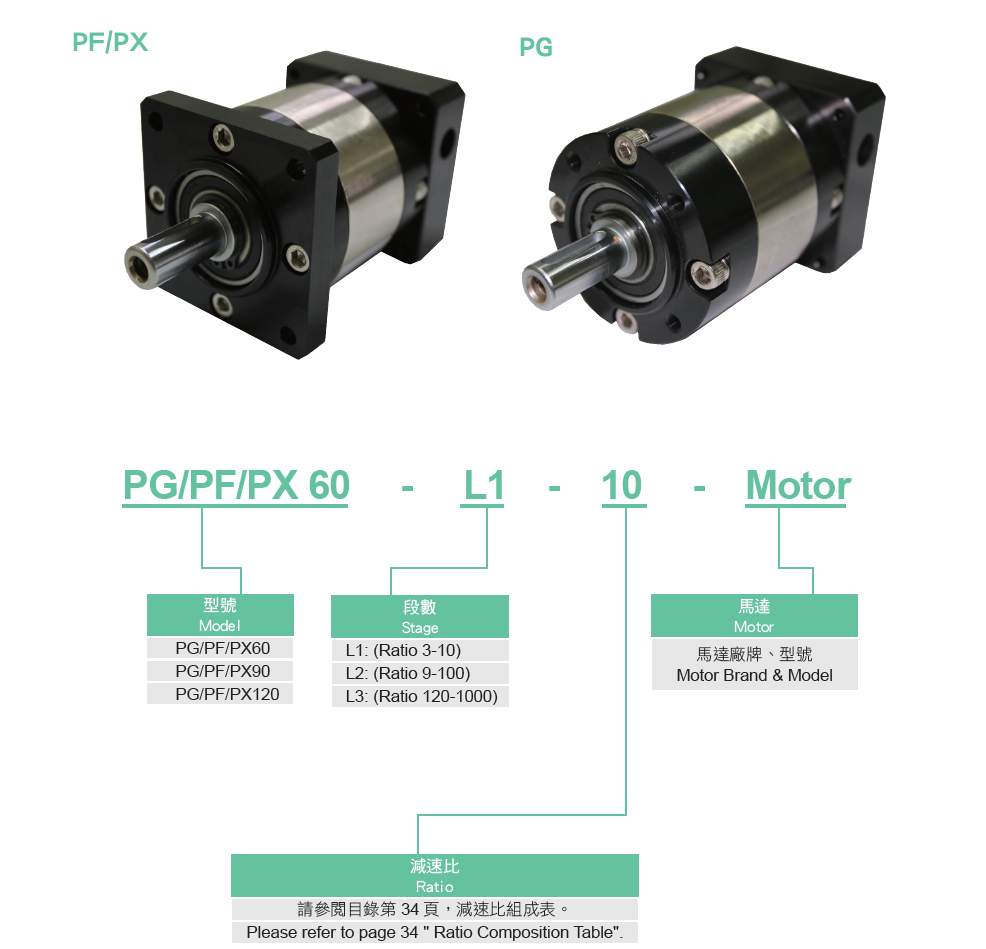

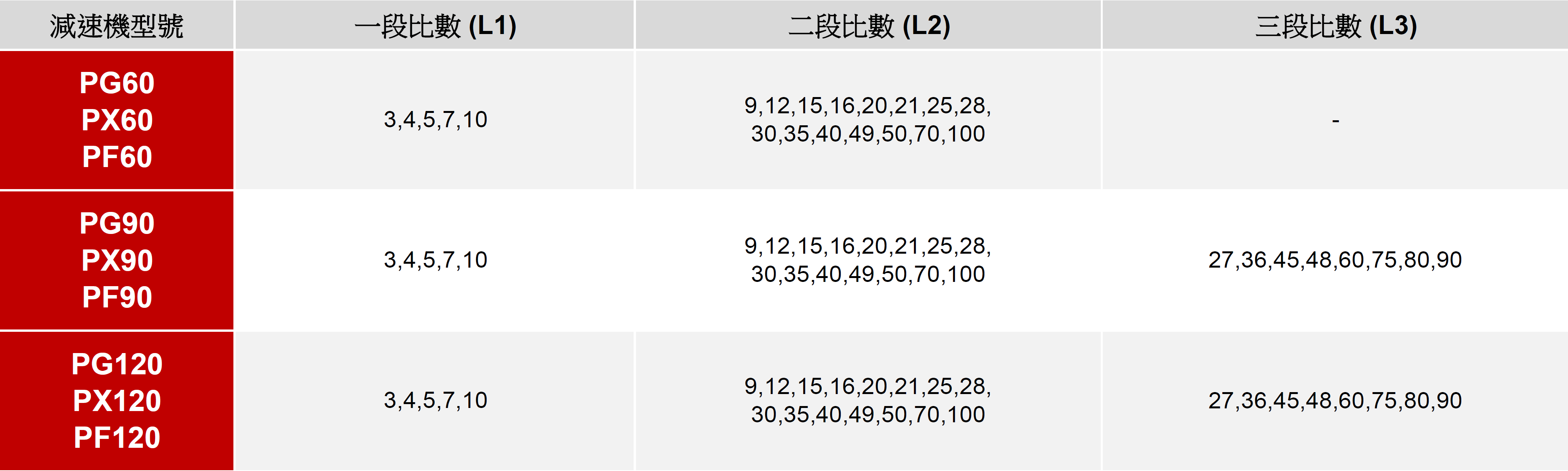

減數比組成

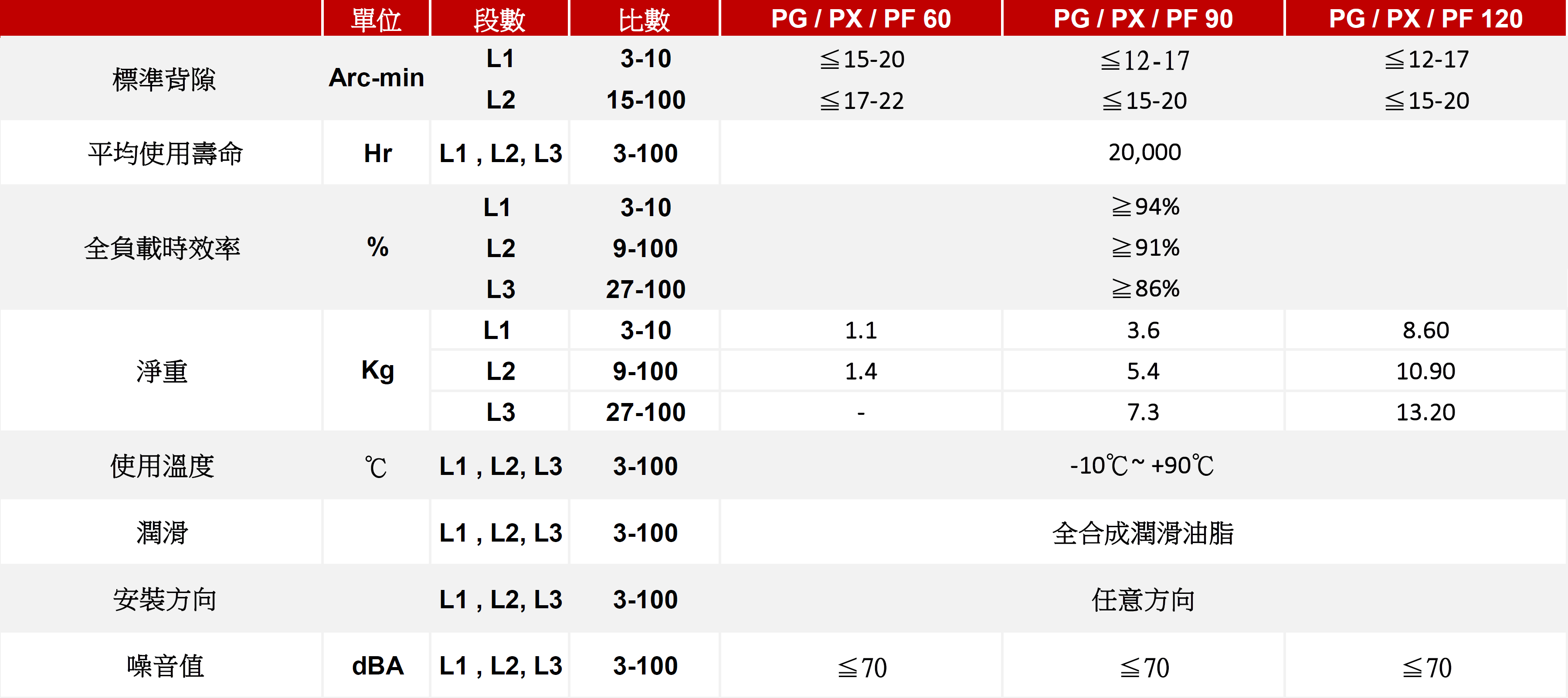

減速機參數

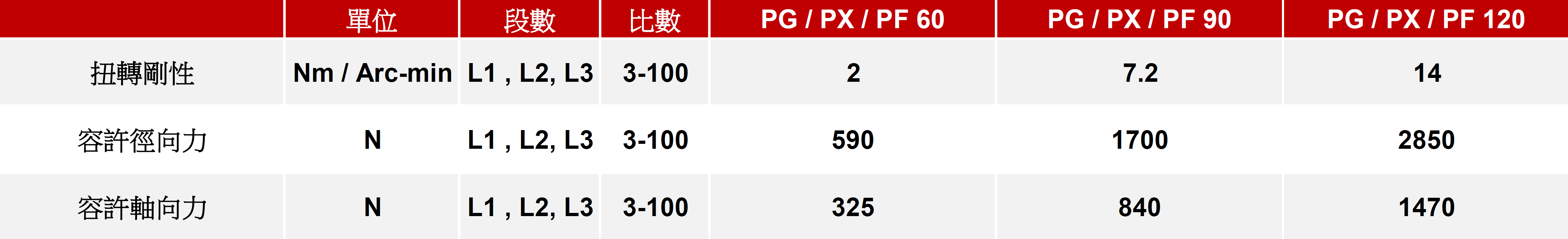

徑向力、軸向力


轉動慣量

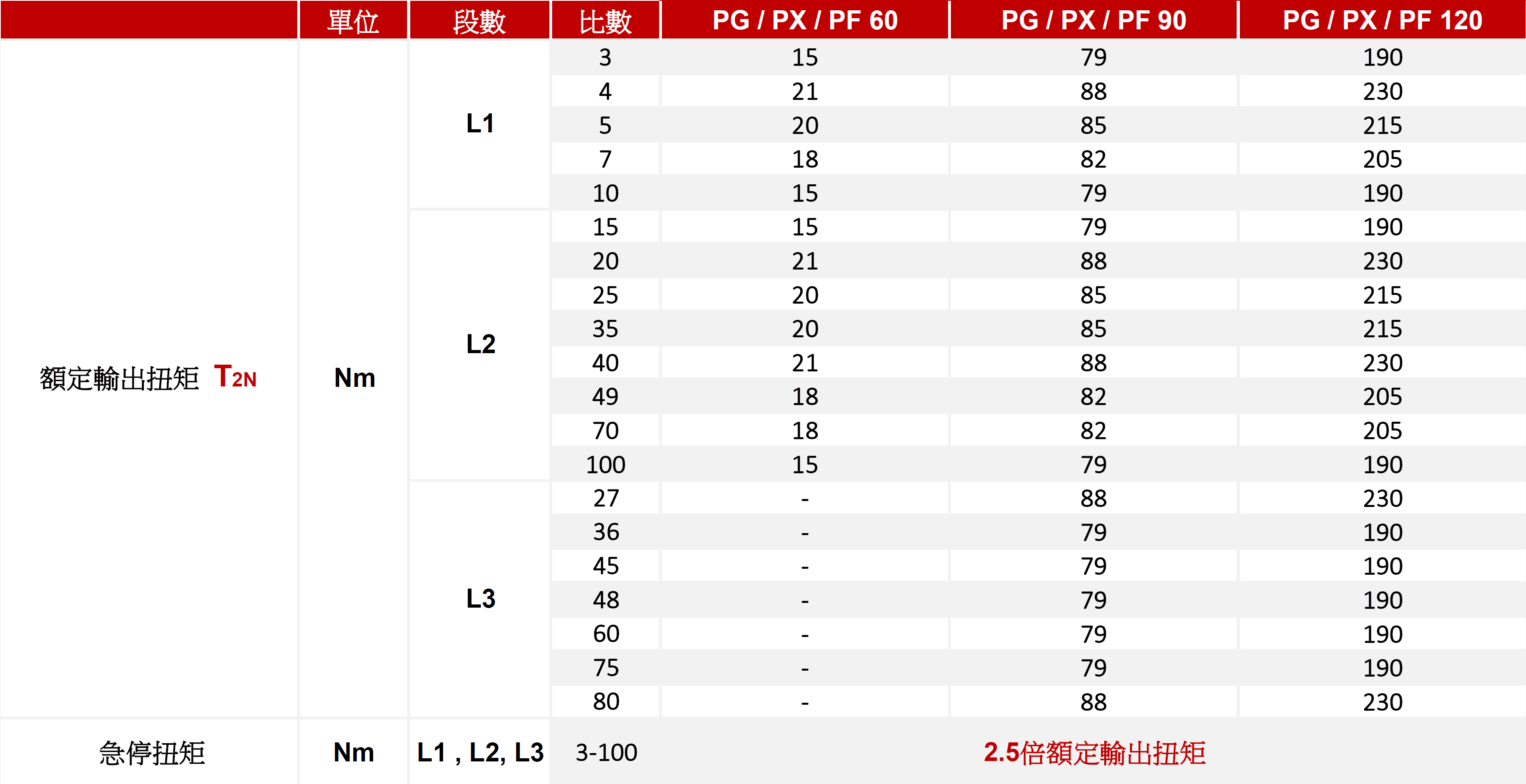

輸出扭矩

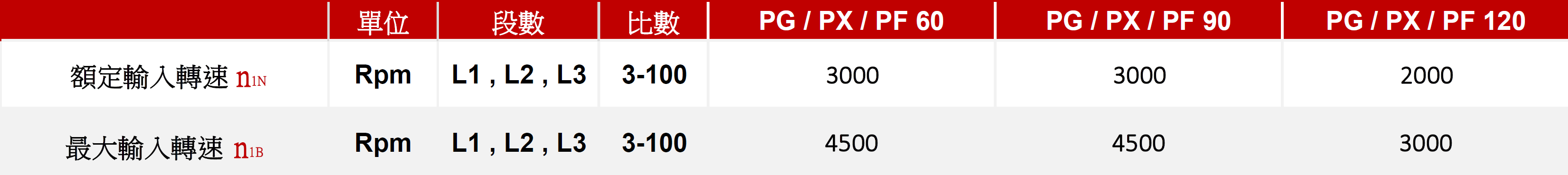

輸入轉速


技術圖面、尺寸

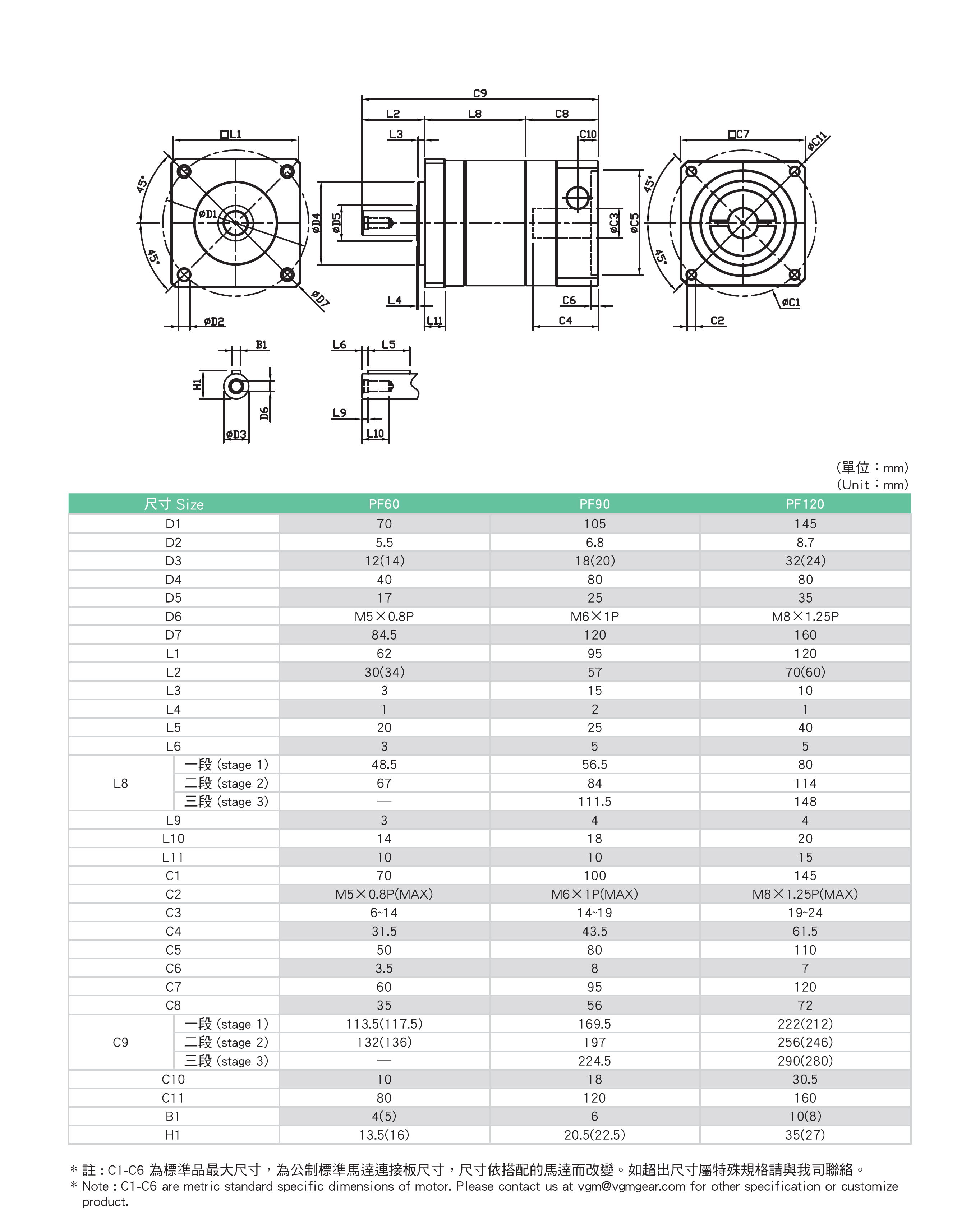

PF: 一段、二段、三段尺寸圖

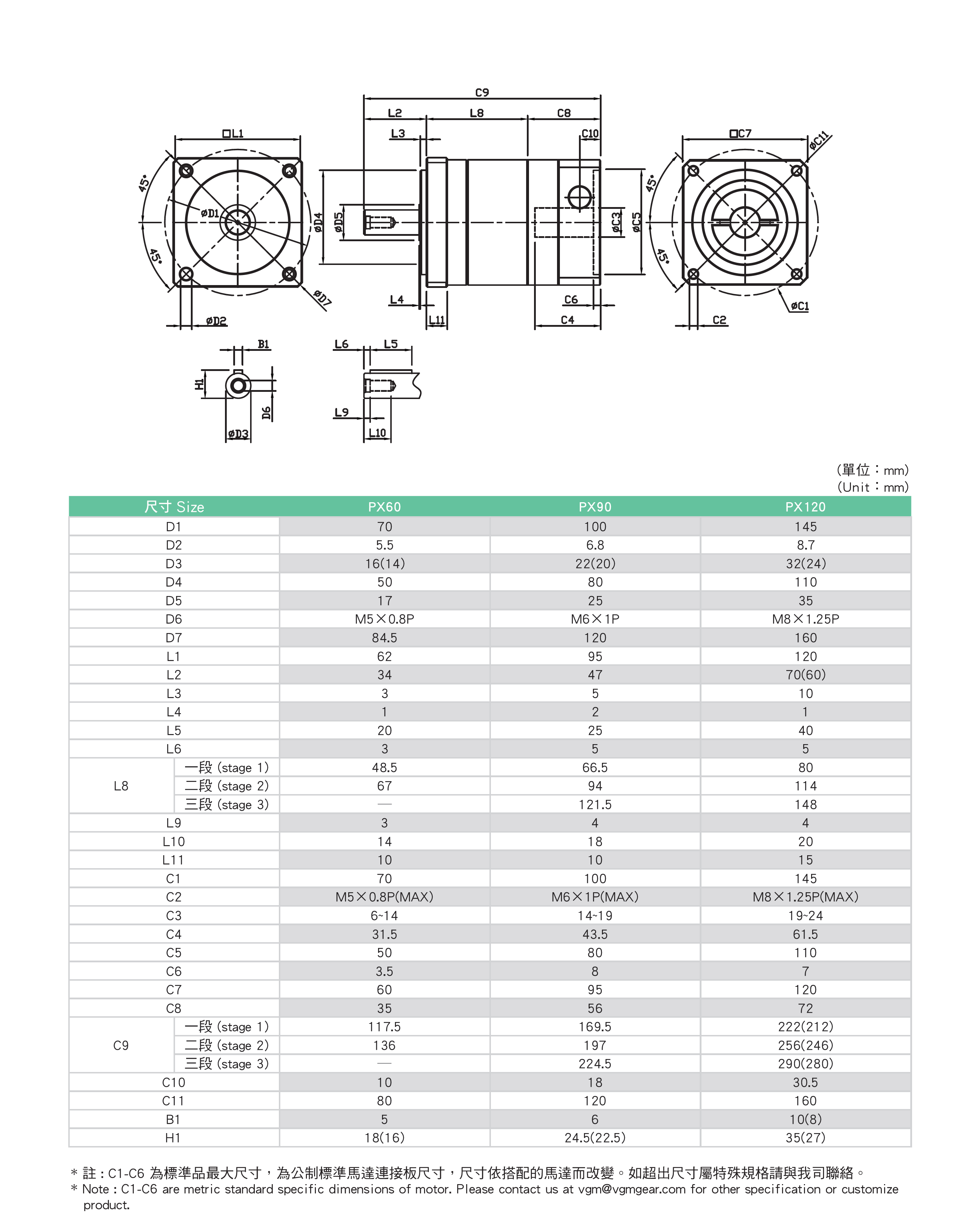

PX: 一段、二段、三段尺寸圖

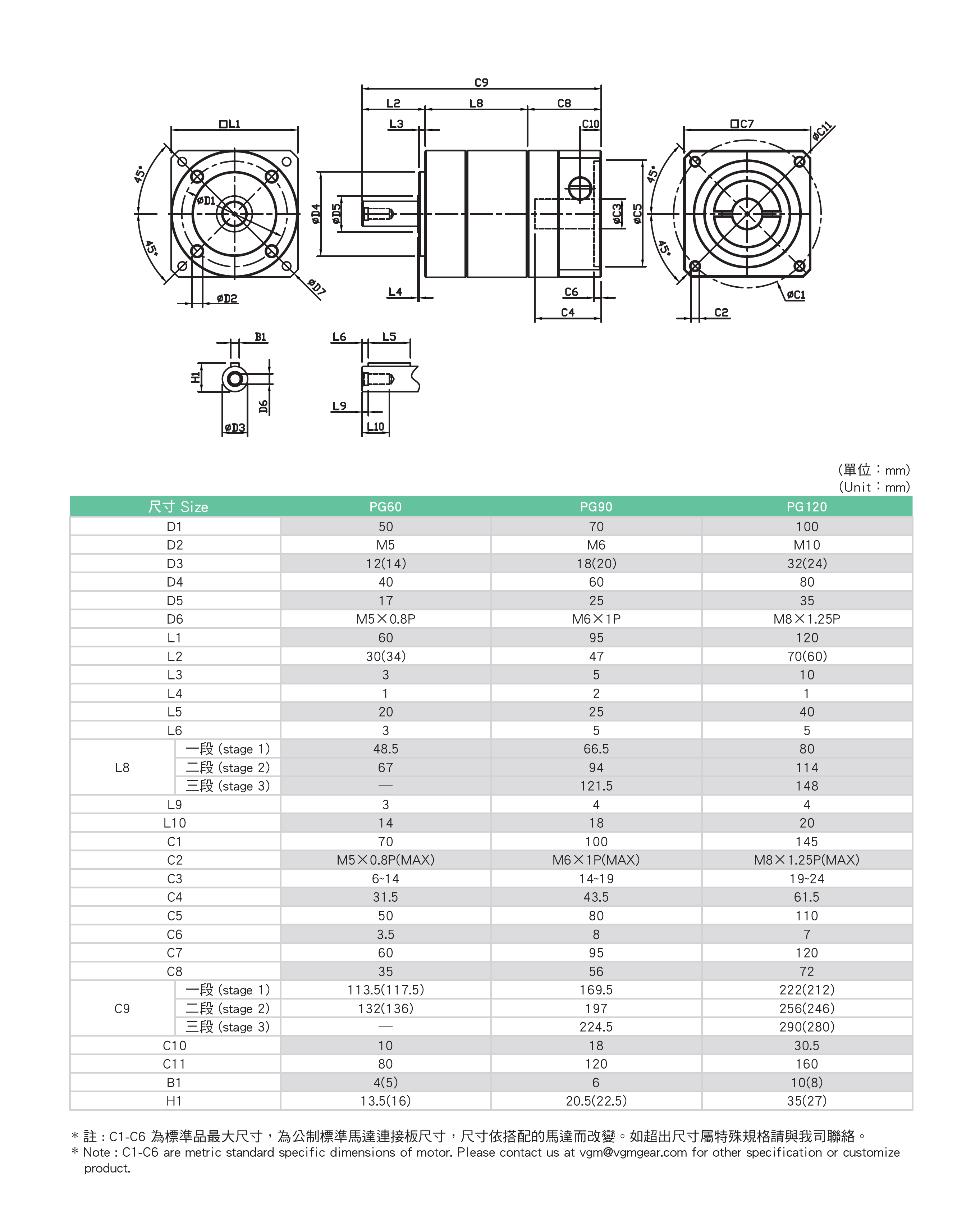

PG: 一段、二段、三段尺寸圖
.適用於任何安裝位置
.適用於任何伺服馬達
.高機械剛性
.精確的傳動裝置
.適用於任何方向安裝位置
.免保養及更換潤滑油
.低噪音、低升溫

產品介紹
