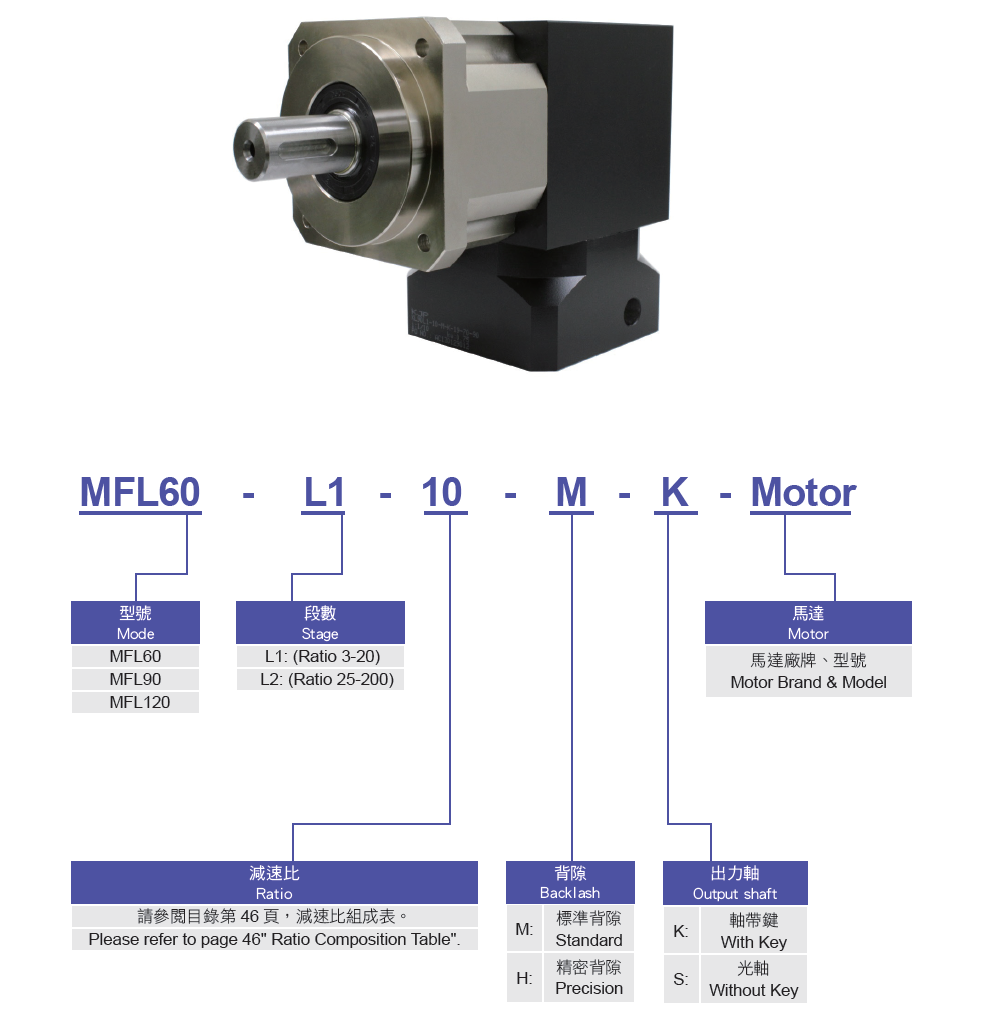

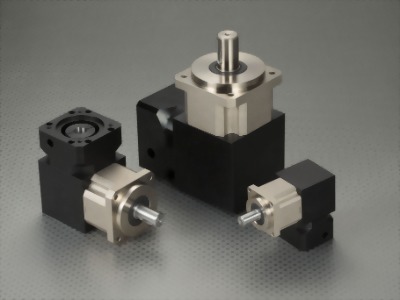

MFL Series 節省空間-90度轉角型減速機

.適用於任何安裝位置
.適用於任何伺服馬達
.高機械剛性
.精確的傳動裝置
.適用於任何方向安裝位置
.免保養及更換潤滑油
.低噪音、低升溫

行星式減速機性能屬性

.背隙:

一段:

(H)精密型: ≦4 arc-min

(M)標準型: ≦6 arc-min

二段:

(H)精密型: ≦7 arc-min

(M)標準型: ≦9 arc-min


.減速比:

一段:3-20 比

二段:25-200比


.全負載時效率:

一段: ≧94%

二段: ≧91%


.額定輸出扭矩: 29-229 Nm

.最大噪音: 68-70 dBA

.防護等級: IP65

法蘭尺寸
60

90

120
減速比
一段(L1):
3

4

5

6

7

8

9

10

14

20
二段(L2):
25

30

35

40

45

50

60

70

80

90

100

120

140

180

200

背隙

(H) 精密型背隙:
一段: ≦4 arc-min
二段: ≦6 arc-min

(M) 標準型背隙:
一段: ≦7 arc-min
二段: ≦9 arc-min

出力軸規格
(K) 出力軸帶鍵槽
(S) 出力軸不帶鍵槽 (光軸)

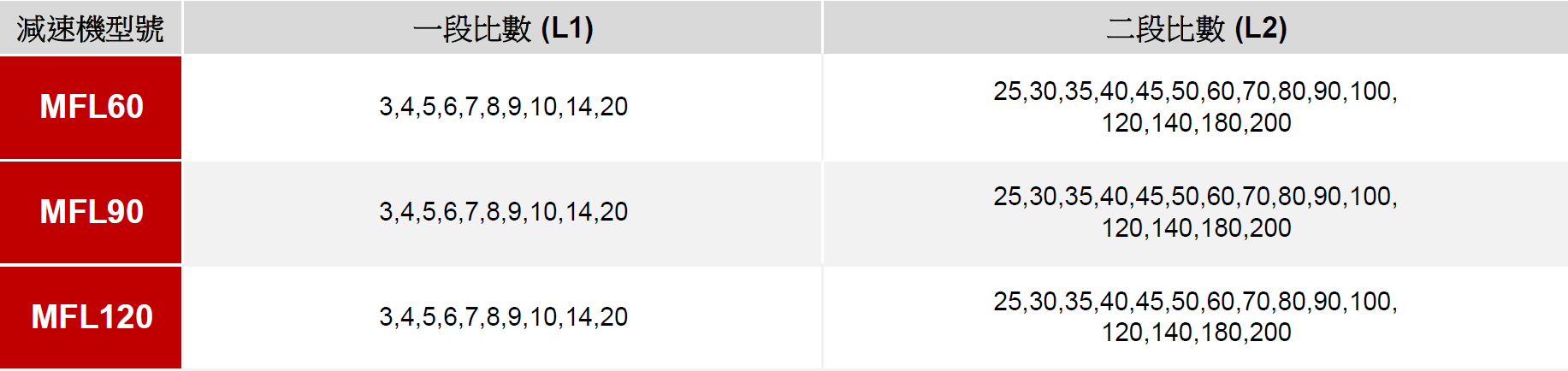

減數比組成

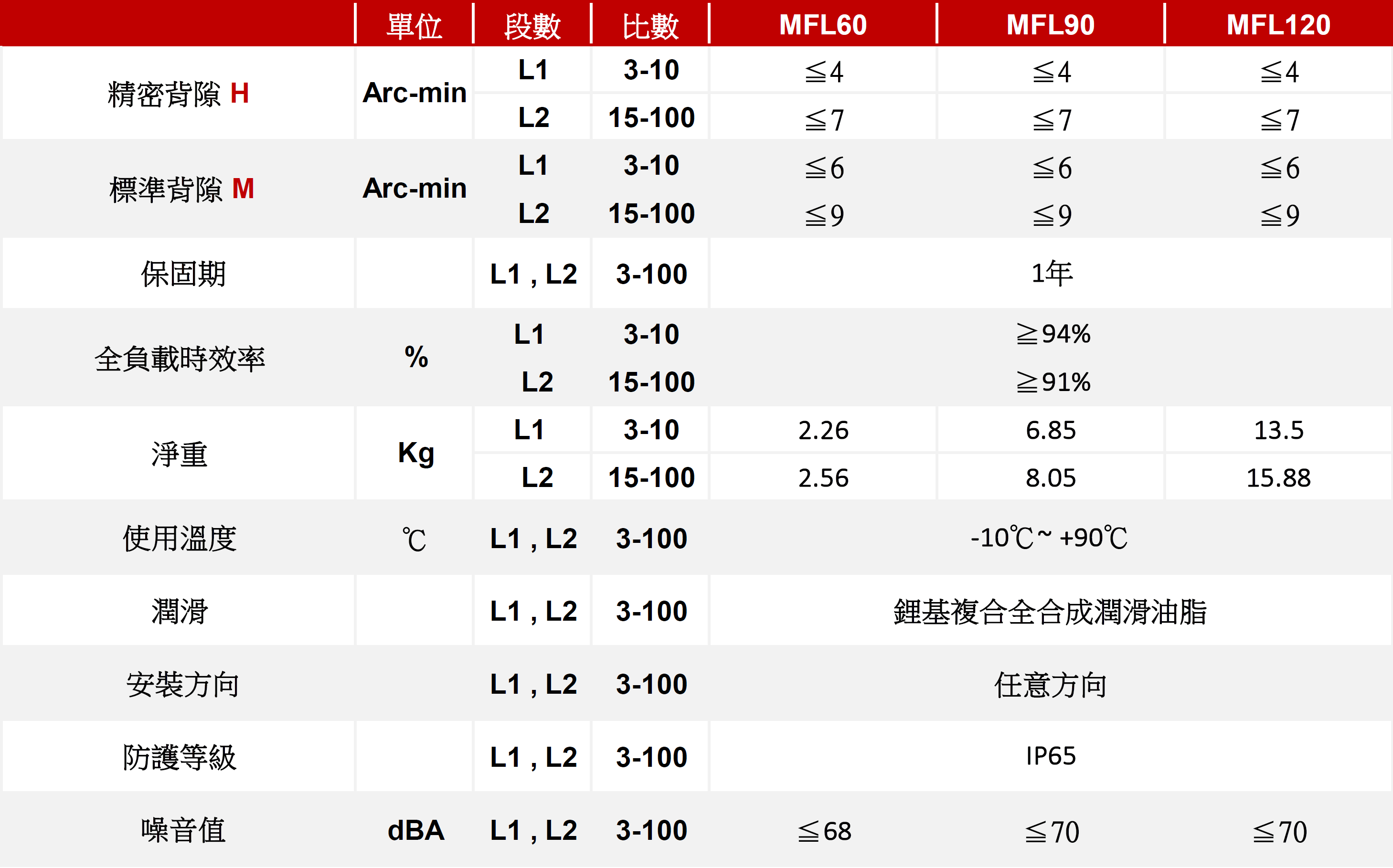

減速機參數

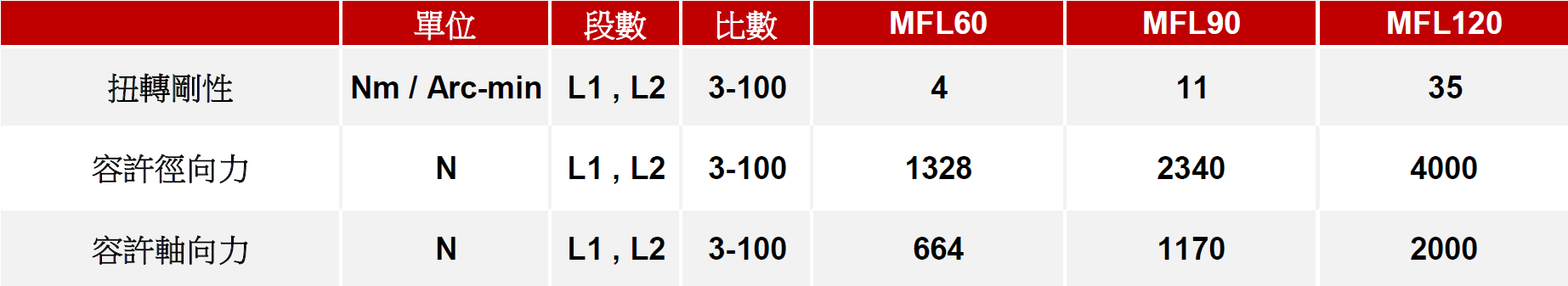

徑向力、軸向力

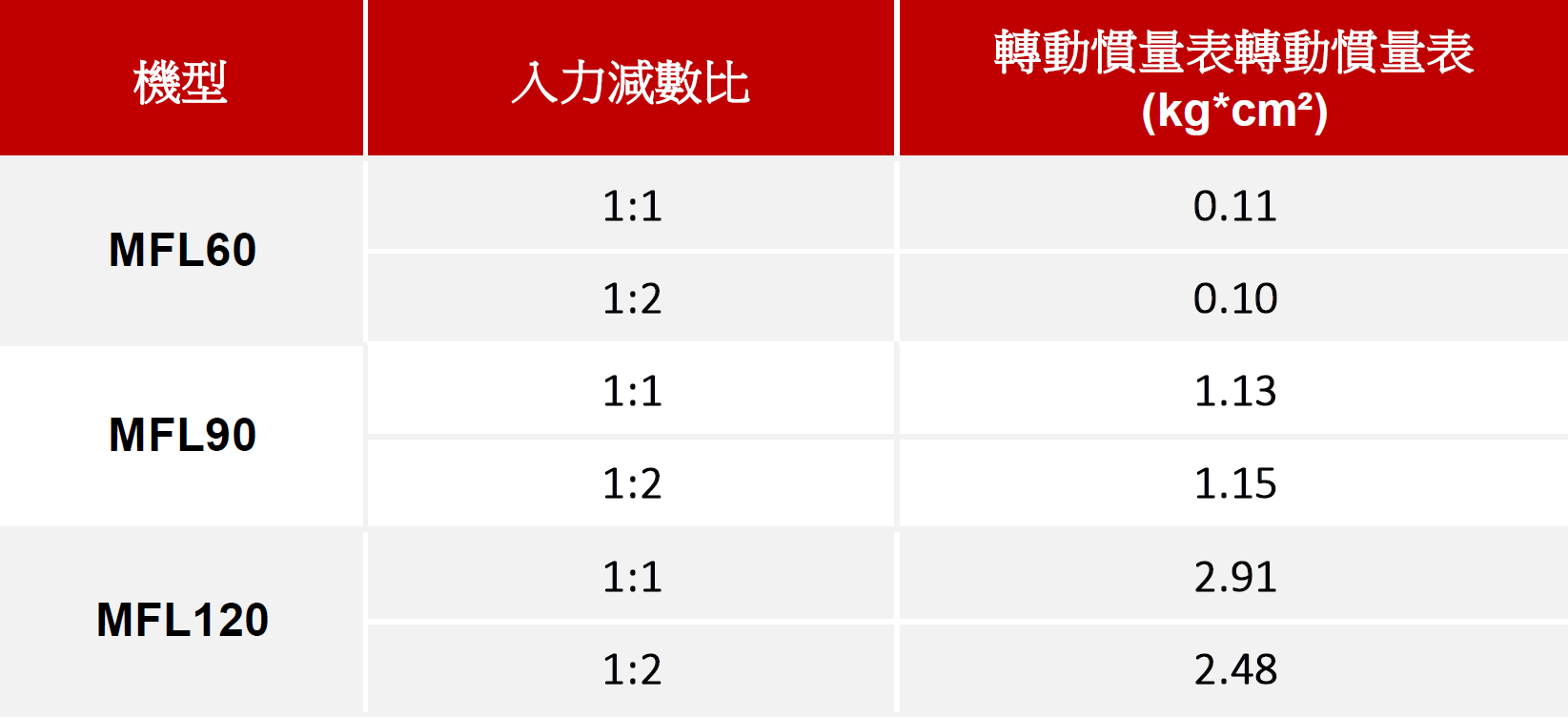

轉動慣量

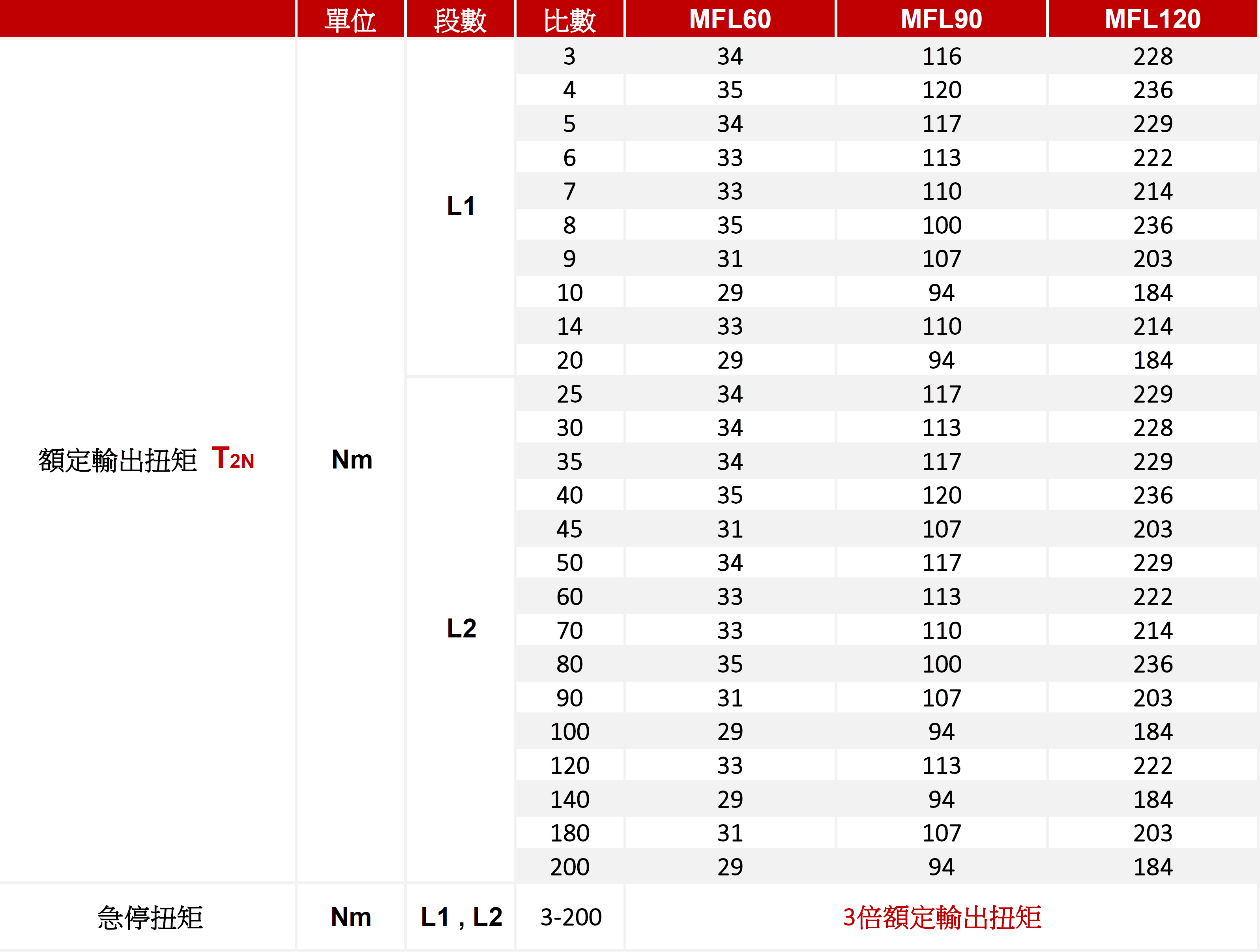

輸出扭矩

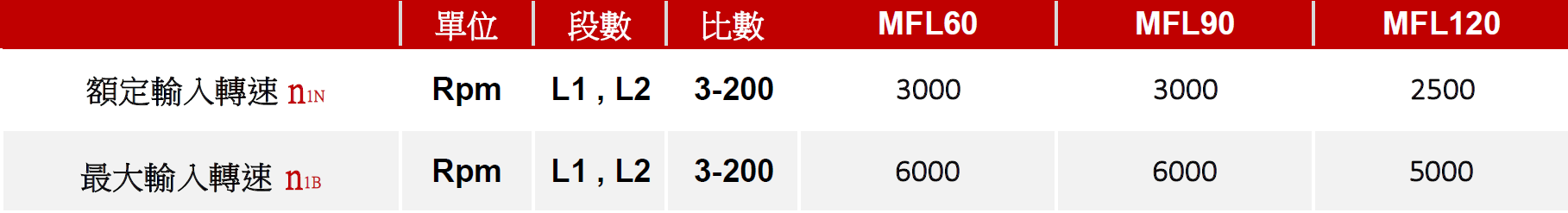

輸入轉速

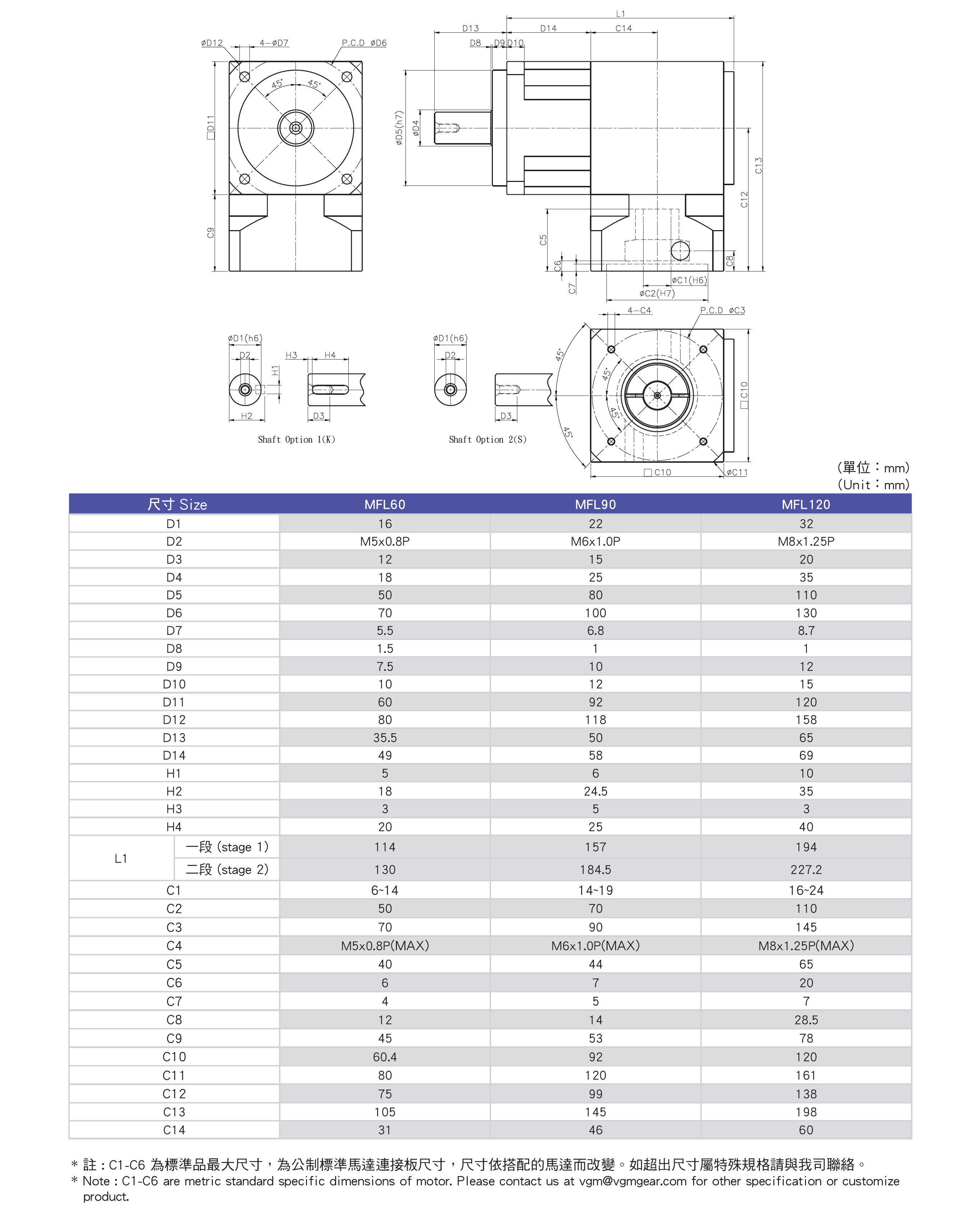

技術圖面、尺寸
一段、二段尺寸圖
.適用於任何安裝位置
.適用於任何伺服馬達
.高機械剛性
.精確的傳動裝置
.適用於任何方向安裝位置
.免保養及更換潤滑油
.低噪音、低升溫
