MF-S Series 強力型減速機

.適用於任何安裝位置
.適用於任何伺服馬達
.高機械剛性
.精確的傳動裝置
.適用於任何方向安裝位置
.免保養及更換潤滑油
.低噪音、低升溫

行星式減速機性能屬性

.背隙:

一段: 標準型: ≦6-15 arc-min

二段: 標準型: ≦10-18 arc-min


.減速比:

一段: 3-10 比

二段: 9-100比


.全負載時效率:

一段: ≧96%

二段: ≧93%


.額定輸出扭矩: 25-1120 Nm

.最大噪音: 70-74 dBA

.防護等級: IP65


法蘭尺寸
070

090

120

150

180
減速比
一段(L1):
3

4

5

7

10
二段(L2):
9

12

15

16

20

21

25

28

35

49

50

70

100
背隙

標準背隙

一段: 6-15 arc-min

二段: 10-18 arc-min

出力軸規格

出力軸帶鍵槽

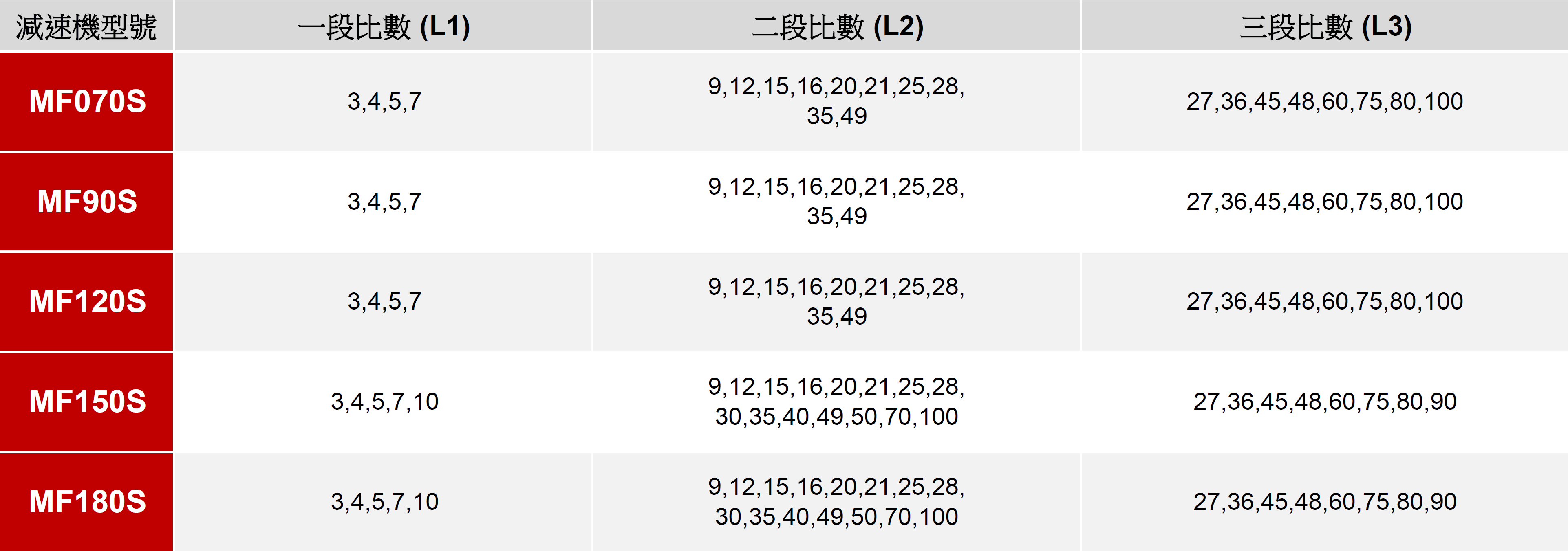

減數比組成

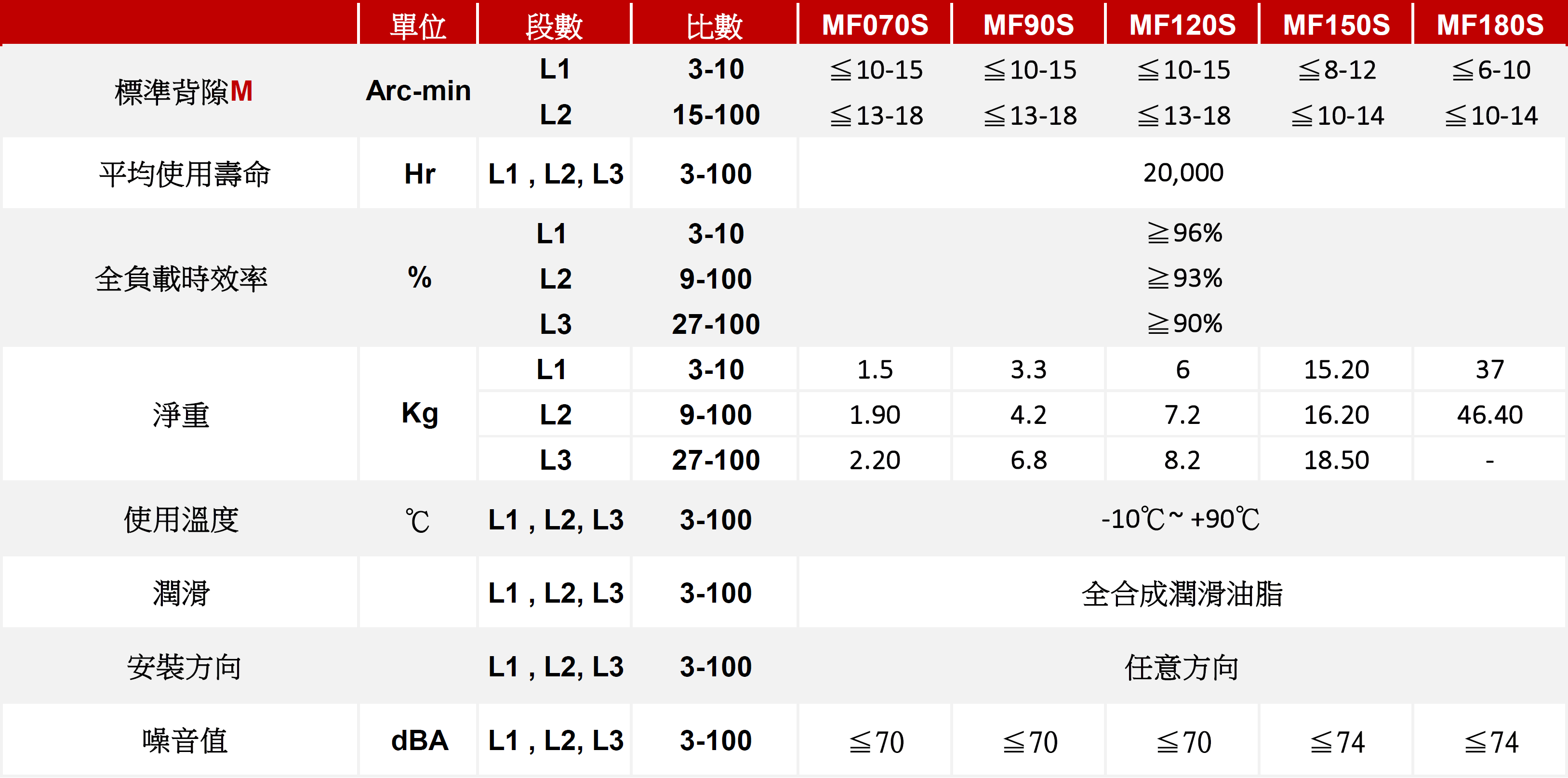

減速機參數

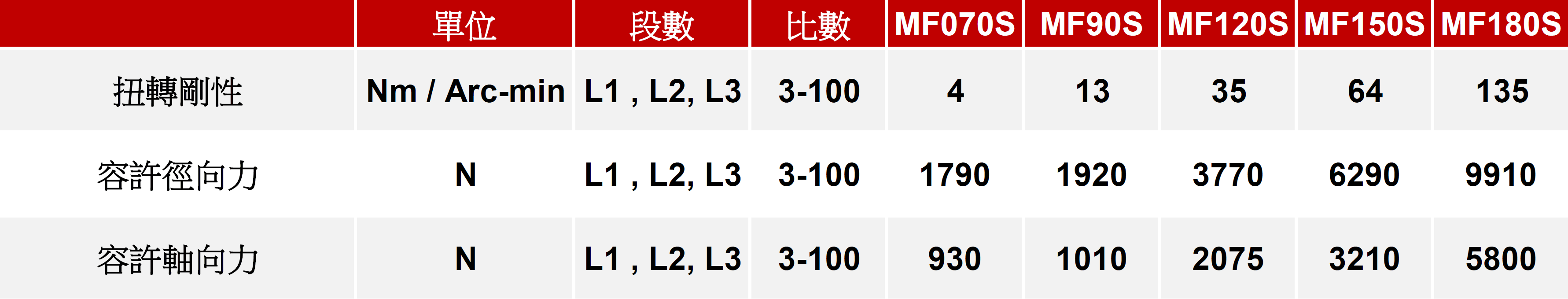

徑向力、軸向力

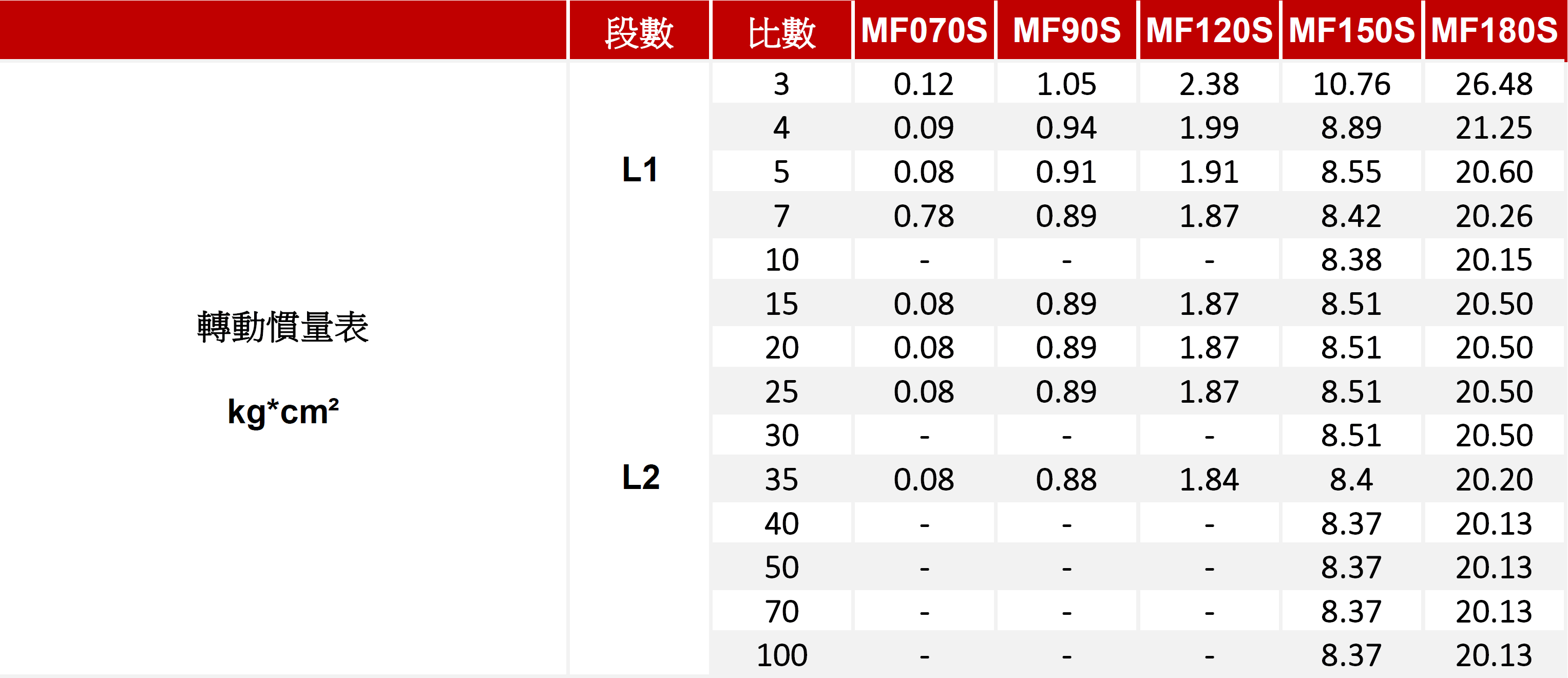

轉動慣量

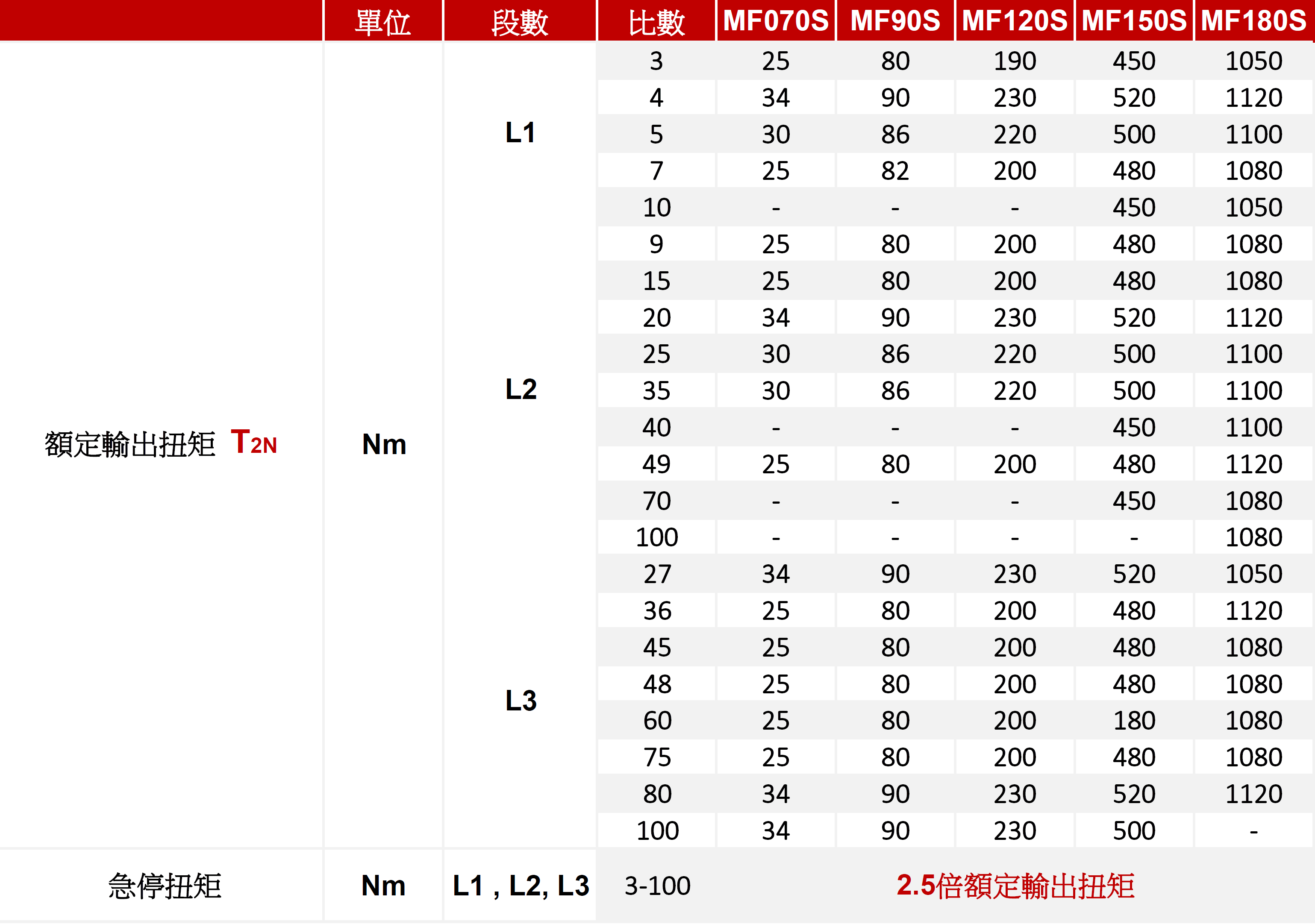

輸出扭矩

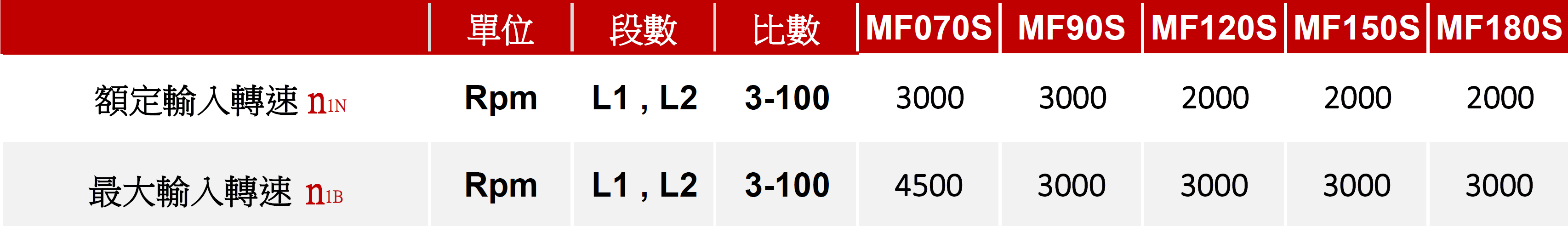

輸入轉速

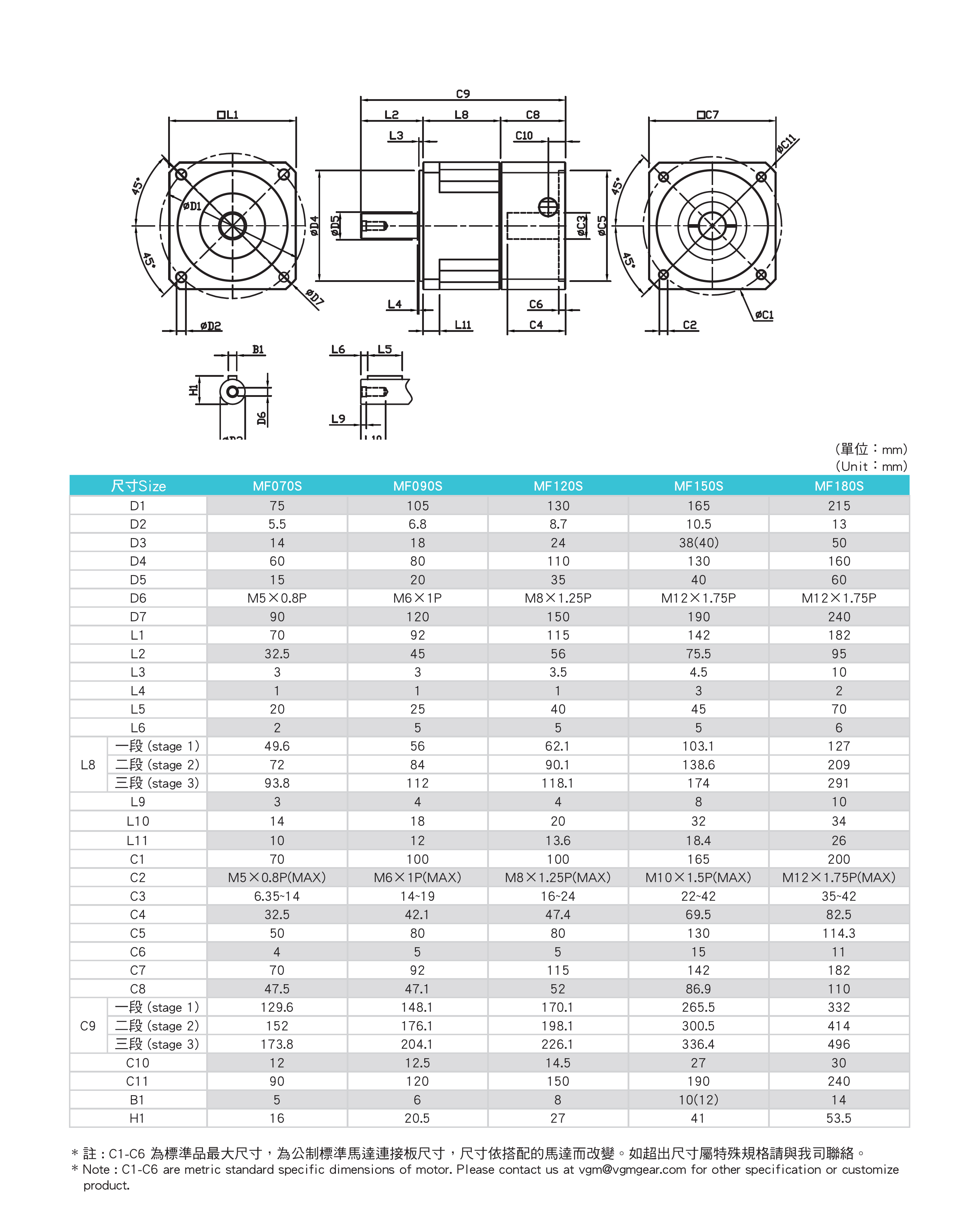

技術圖面、尺寸
一段、二段式尺寸圖
.適用於任何安裝位置
.適用於任何伺服馬達
.高機械剛性
.精確的傳動裝置
.適用於任何方向安裝位置
.免保養及更換潤滑油
.低噪音、低升溫
