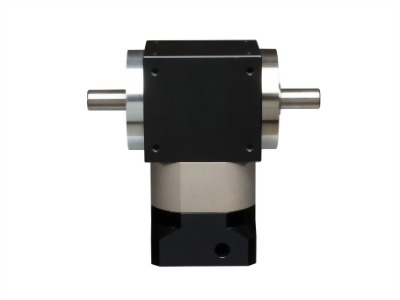

MFT Series 多樣性的連接方式 (中空軸/單出軸/雙出軸)

.適用於任何安裝位置
.適用於任何伺服馬達
.高機械剛性
.精確的傳動裝置
.適用於任何方向安裝位置
.免保養及更換潤滑油
.低噪音、低升溫

行星式減速機性能屬性

.背隙:

零段: 標準型: ≦6 arc-min

一段: 標準型: ≦8 arc-min

二段: 標準型: ≦10 arc-min


.減速比:

零段: 1比

一段: 3-10 比

二段: 15-100比


.全負載時效率:

零段: ≧98%

一段: ≧95%

二段: ≧92%


.額定輸出扭矩: 15-114Nm

.最大噪音: 65-79 dBA

.防護等級: IP65

法蘭尺寸
60

90

120
減速比
零段 (L0):
1
一段 (L1):
3

4

5

7

10
二段 (L2):
15

20

25

30

35

40

50

70

100

背隙

標準型背隙:
零段: ≦6 arc-min
一段: ≦8 arc-min
二段: ≦10 arc-min

出力軸規格

(S0)中空軸



(S1)單出軸

(K)出力軸帶鍵槽

(S)出力軸光軸

(S2)雙出軸

(K)出力軸帶鍵槽

(S)出力軸光軸



減數比組成

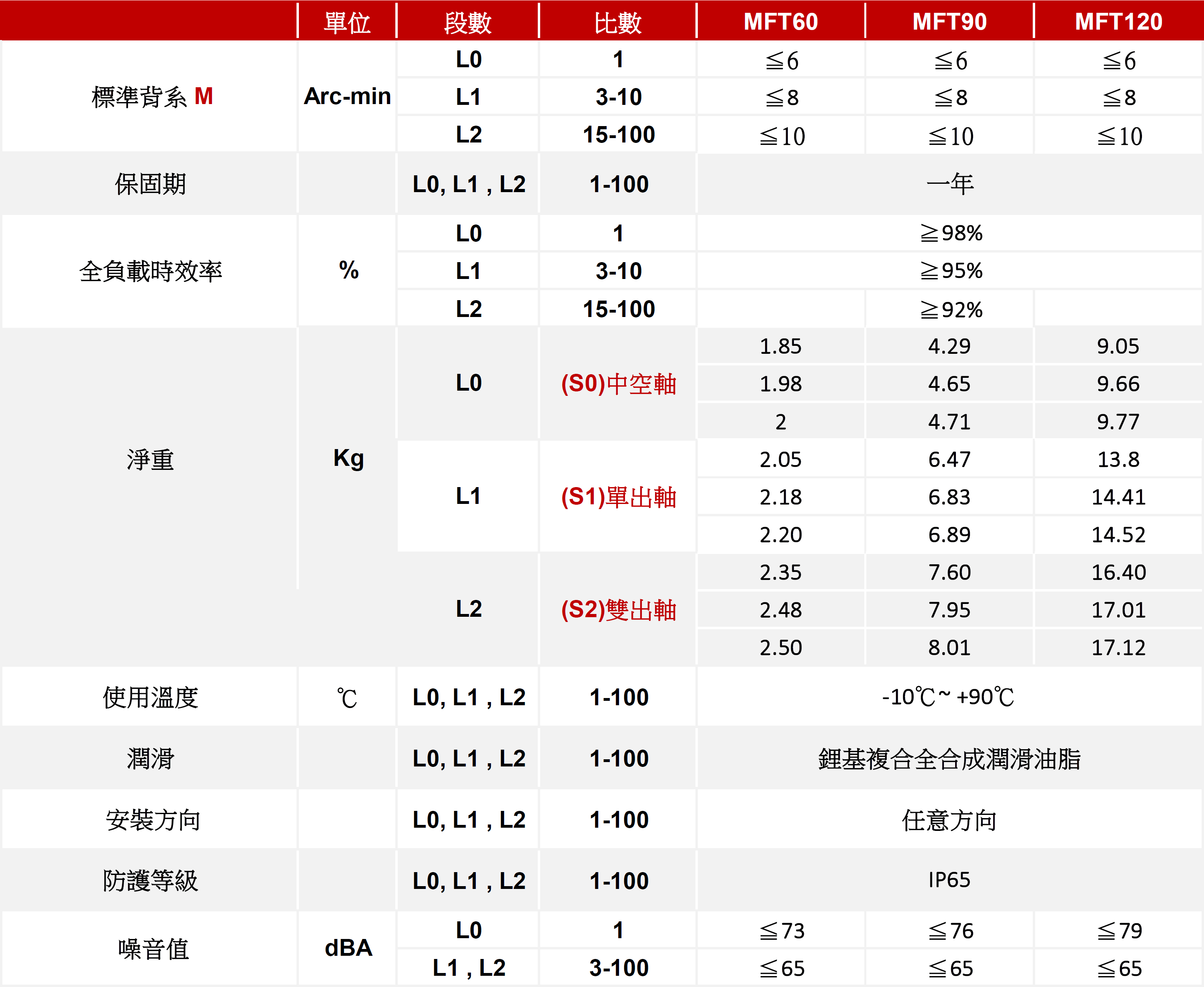

減速機參數

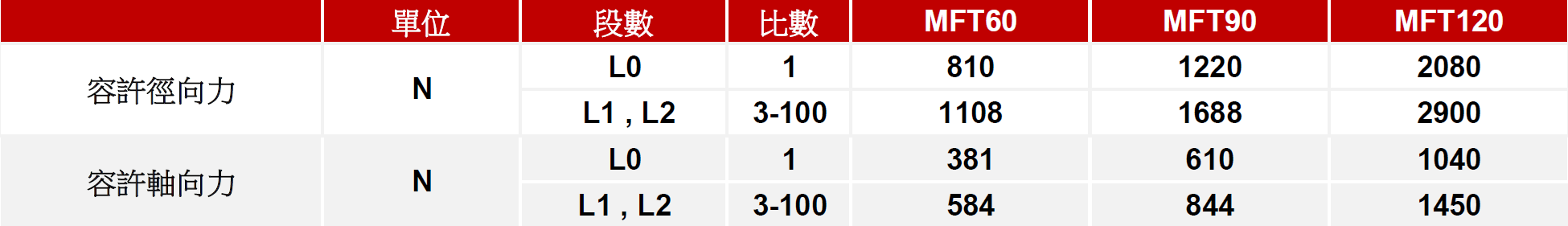

徑向力、軸向力

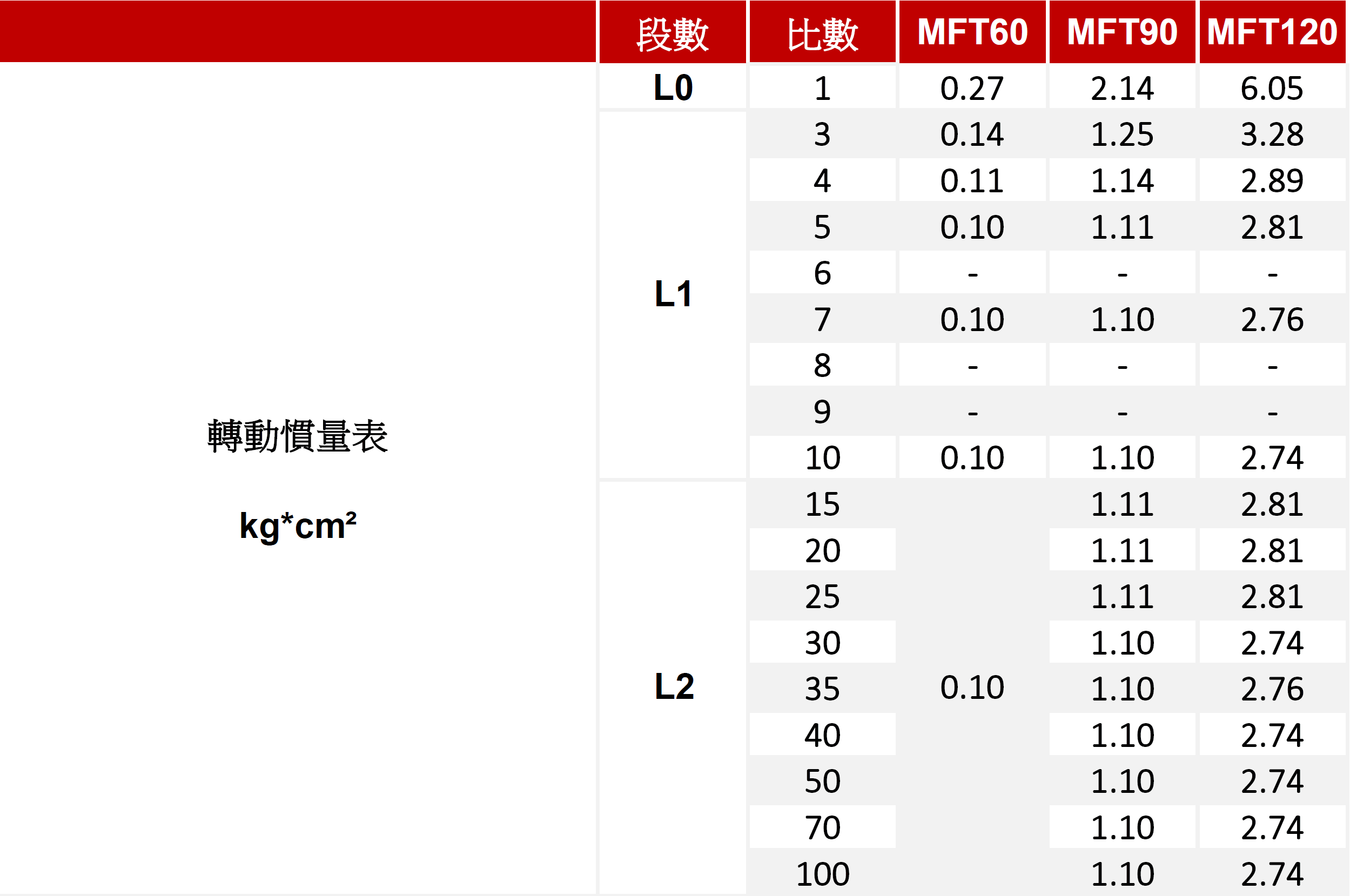

轉動慣量


輸出扭矩

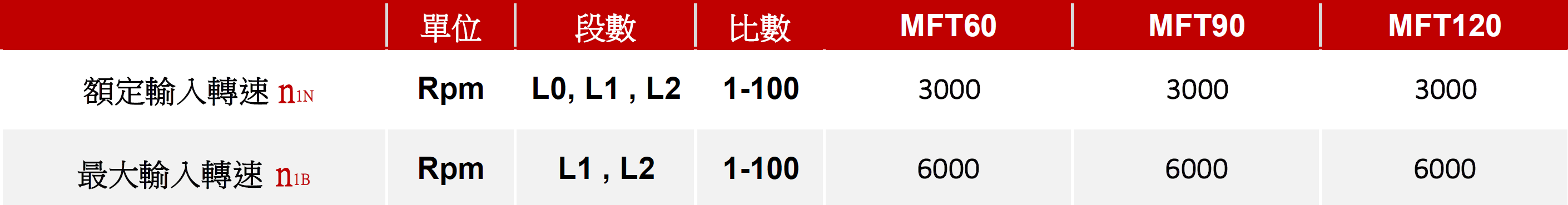

輸入轉速


技術圖面、尺寸
(S0)中空軸: 零段、一段、二段尺寸圖

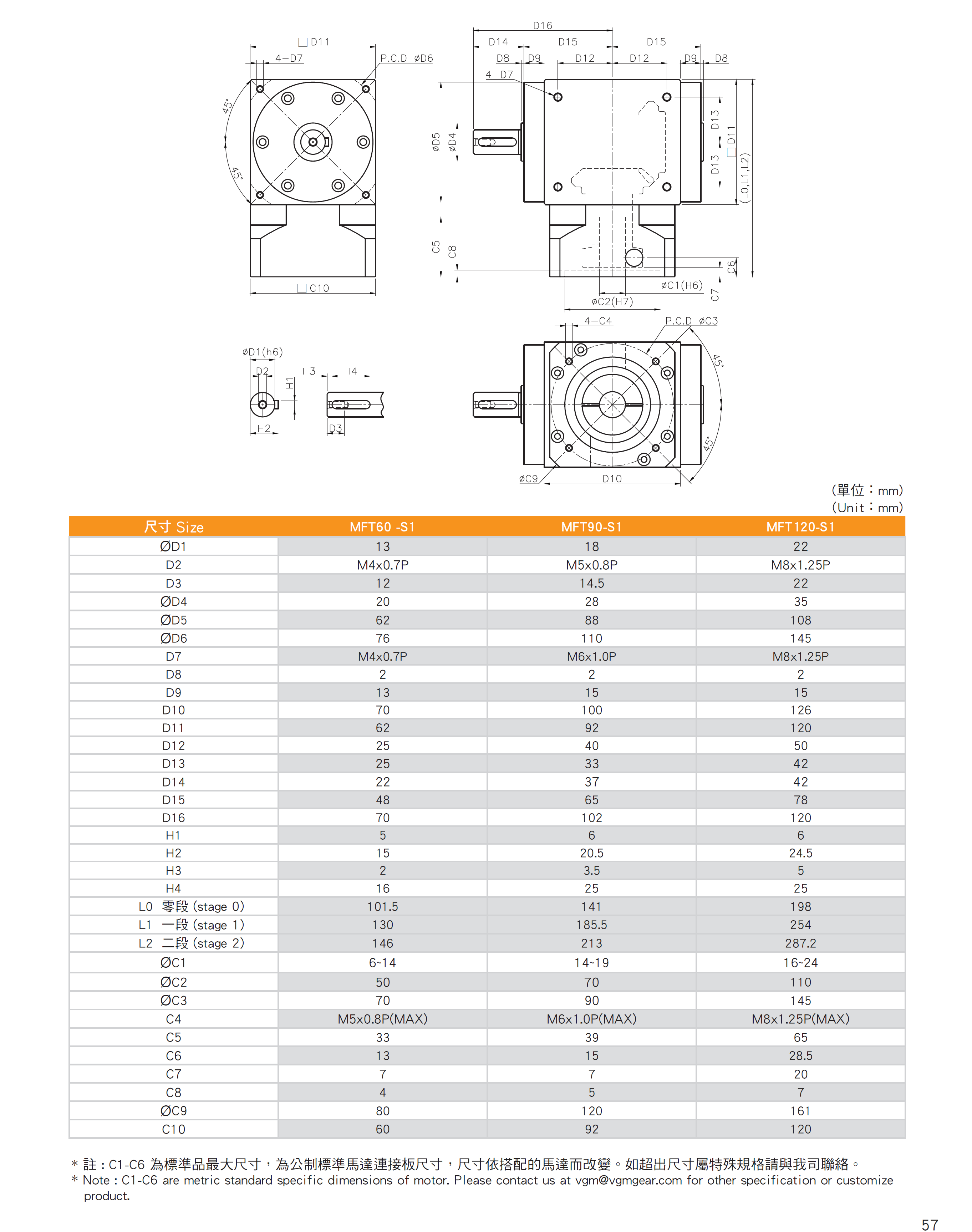

(S1)單出軸: 零段、一段、二段尺寸圖

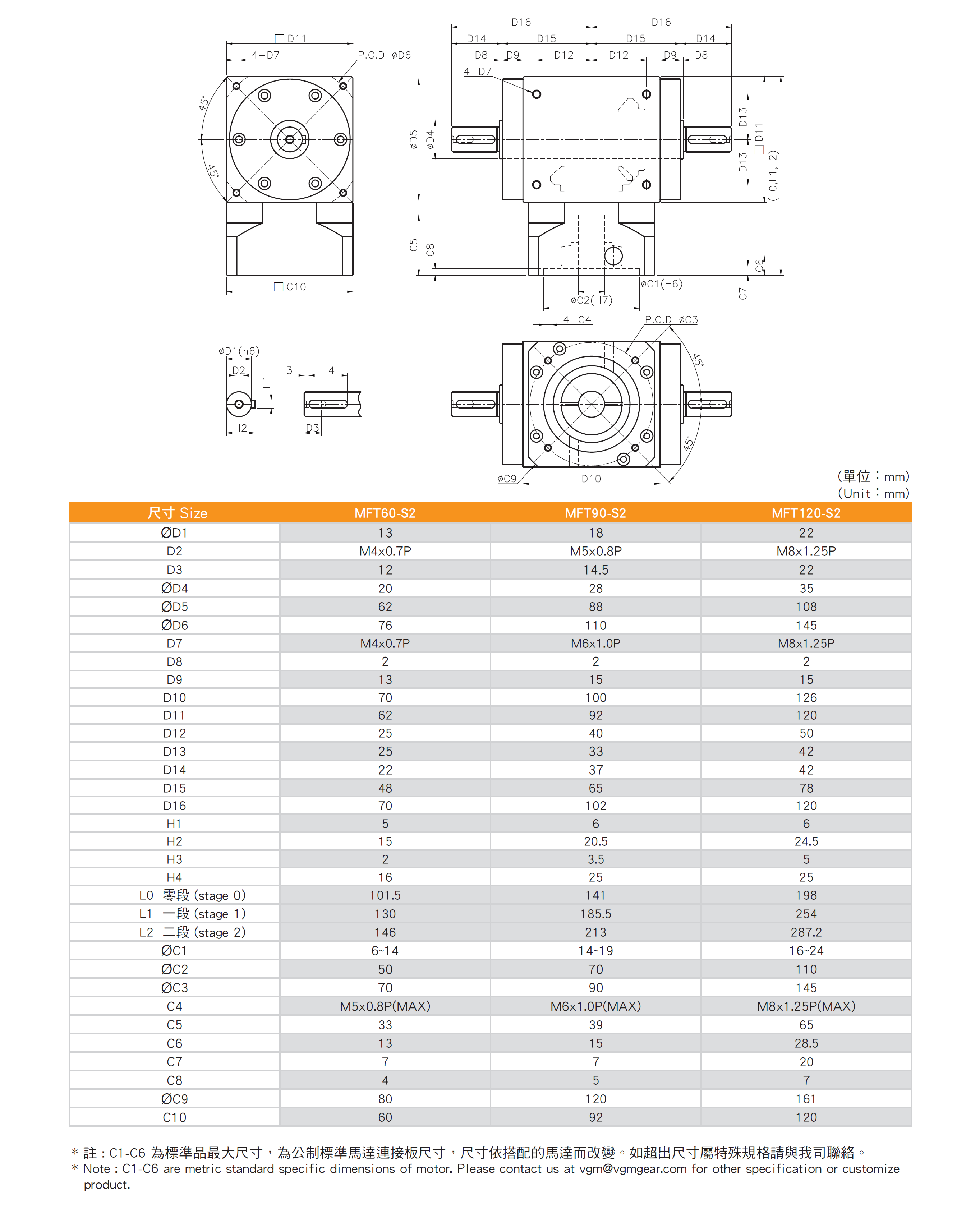

(S2)雙出軸: 零段、一段、二段尺寸圖

.適用於任何安裝位置
.適用於任何伺服馬達
.高機械剛性
.精確的傳動裝置
.適用於任何方向安裝位置
.免保養及更換潤滑油
.低噪音、低升溫

產品介紹
